Телефон П-200 (Пульт 200): детальный технический обзор и внутреннее устройство
Тип статьи:
Авторская
Источник:
В моей прошлой публикации мы подробно рассматривали, почему советский телефон П-200 можно считать настоящим арт-объектом сталинской эпохи и культурным кодом ушедших лет. Однако за монументальным глянцевым корпусом из черного бакелита и грозной фронтальной надписью «Внимание! Противник подслушивает» скрывается сложнейшее для своего времени инженерное наполнение.
Сегодня лаборатория нашего Музея таксофона проводит полный технический разбор, взвешивание и анализ внутренней архитектуры телефонного аппарата П-200 (известного среди связистов как «Пульт-200»). На примере нашего уникального экспоната мы разберем, как ковалась надежность советской специальной связи.

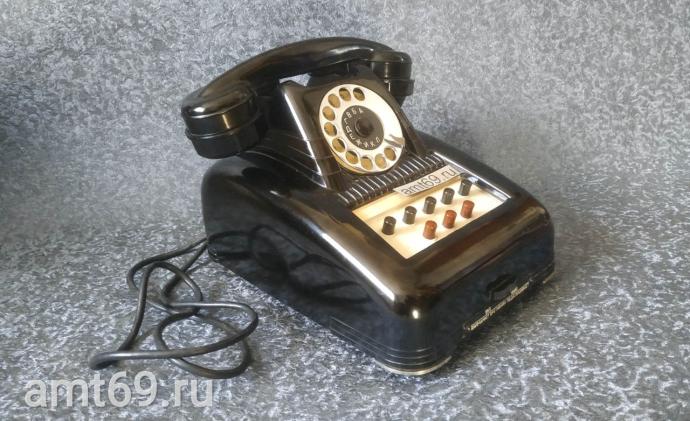

на фото: Телефонный аппарат П-200 СССР, детальный технический обзор на сайте amt69.ru
Назначение и логика работы телефонного концентратора П-200
В технической номенклатуре П-200 классифицируется как корабельный или штабной пульт специальной связи малой емкости. Он не предназначался для гражданских АТС общего пользования. Его стихия — штабы, узлы связи закрытых оборонных объектов и командные пункты кораблей ВМФ СССР.
Главная задача пульта связи П-200 — обеспечить оперативного дежурного возможностью одновременного контроля и быстрой коммутации до 5 независимых абонентских линий.
Аппарат работает по принципу телефон-концентратора:
- Входящий вызов поступает на одну из изолированных линий. Под декоративной табличкой на лицевой панели загорается сигнальная лампа-индикатор.
- Релейная коммутация: Селекторные кнопки на передней панели выполнены без механической фиксации и не имеют внутренней подсветки. Это говорит о том, что схема удержания линии реализована на базе релейной автоматики (самоблокировки). Нажатием кнопки дежурный мгновенно переключался на нужный канал связи.
- Функция удержания: Конструкция пульта позволяет удерживать одну линию «на паузе», пока оператор отвечает по другой, что было критически важно для оперативно-тактического управления.

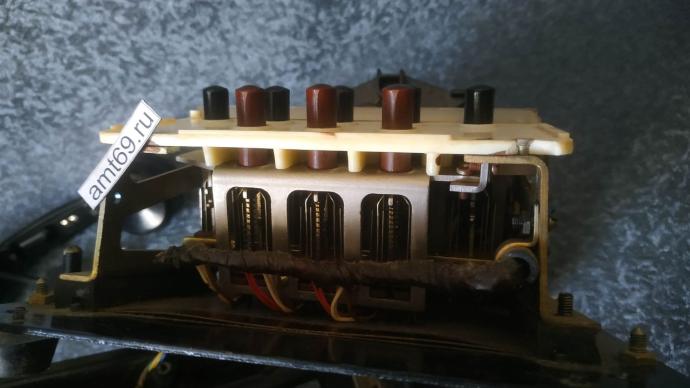

на фото: Контактные группы и каркас кнопочного блока телефона П-200, вид в профиль.
Взгляд на кнопочный селектор сбоку позволяет оценить циклопический запас прочности механизма. Под кнопками скрывается мощный металлический каркас с пакетами многослойных пружинных контактов ножевого типа. Провода, идущие от контактных групп, увязаны в толстый магистральный жгут, дополнительно защищенный плотной прорезиненной тканевой оплеткой для предотвращения истирания кабеля о подвижные стальные элементы кнопок при многолетней интенсивной эксплуатации.
Монументальная конструкция и защита от вибраций
Взвешивание нашего экземпляра П-200 показало внушительную цифру — ровно 5 кг 300 грамм. Для настольного телефона это колоссальный вес, который обусловлен бескомпромиссным подходом к надежности:
- Бронированное стальное шасси: Вся внутренняя начинка П-200 смонтирована на независимой силовой станине, выполненной из высокопрочной стали толщиной 2 мм. Такая толщина каркаса полностью исключала деформацию внутренних узлов и заклинивание механики кнопок при падениях аппарата, взрывных волнах или сильной тряске.
- Виброзащита и антикоррозийные материалы: По углам станины расположены массивные конусообразные резиновые ножки-демпферы. Они прикручены к мощным хромированным уголкам, которые выполнены из высококачественной латуни (проверено магнитом — не магнитятся). Использование цветного металла вместо обычной стали — это прямое свидетельство специального исполнения пульта П-200. Латунные элементы крепежа и латунный гонг звонка гарантировали абсолютную стойкость к коррозии в условиях экстремальной влажности (например, в трюмах кораблей ВМФ СССР или подземных бункерах ГО).

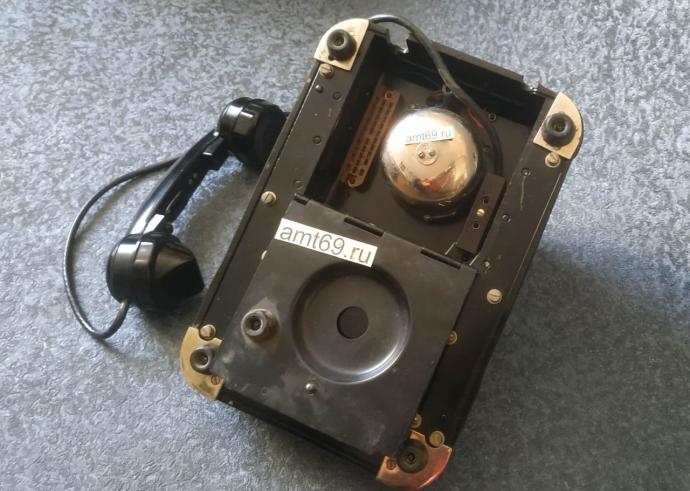

на фото: Литая металлическая станина пульта П-200, резиновые вибродемпферы и чаша механического звонка из латуни.
Индустриальная надежность против военной приемки: П-200 и таксофон АМТ-69
Как создатель Музея таксофона, я невольно сравниваю этот пульт с главными экспонатами моей коллекции — знаменитыми советскими уличными автоматами. Таксофоны СССР всегда проектировались как сверхустойчивые, антивандальные изделия, рассчитанные на тяжелейшие условия уличной эксплуатации. Например, толщина стального защитного корпуса легендарного таксофона АМТ-69 составляет те же внушительные 2 мм.
Однако, несмотря на одинаковую толщину брони, между ними есть ключевая разница в философии инженерии. Если уличный таксофон — это образец массовой индустриальной связи, где металл защищал внутренности от хулиганов, то в пульте П-200 мы имеем дело с суровой военной приемкой. Здесь двухмиллиметровое стальное шасси защищало схему не от вандалов, а от ударной волны близкого взрыва или артиллерийской тряски. В индустриальном АМТ-69 компоненты крепились на стандартные винты, а в военном П-200 — дублировалась каждая кабельная жила, контакты ножек отливались из латуни, а диодный мост намертво притягивался к станине-радиатору. Это два разных полюса советской монументальности: гражданский щит улиц и скрытый меч оборонных ведомств.
Конечно, для совсем суровых условий эксплуатации в СССР существовали еще более экстремальные аппараты, о которых я подробно рассказал в отдельном материале: «Телефон судного дня ВТА-НЗГ. Оценят не только любители тяжелого металла». Но у того бункерного монстра весом под 30 килограмм были совершенно иные задачи. В отличие от штабного пульта П-200, «телефону судного дня» не требовалась сложная селекторная коммутация или повышенная секретность разговоров. Его главная цель была одна — физически выжить в любых немыслимых ситуациях и сохранить работоспособность вплоть до последствий ядерного взрыва.
Что внутри? Анатомия советской спецсвязи
Сняв бакелитовый кожух телефона П-200, мы попадаем в мир военной приемки. Внутреннее устройство аппарата демонстрирует эталонную культуру советского промышленного монтажа:

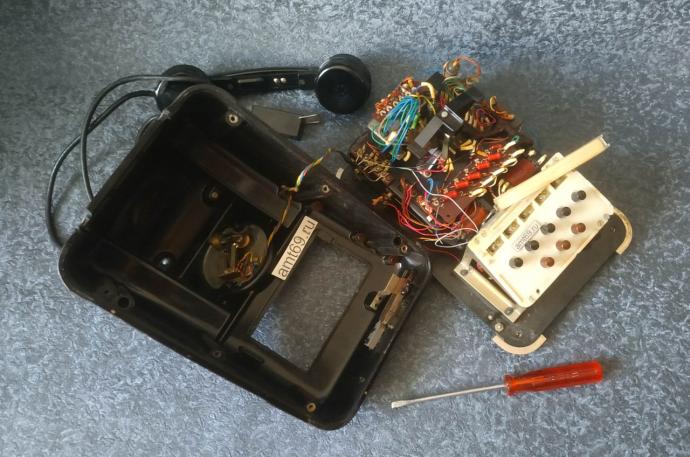

на фото: Общий план раскрытого телефонного концентратора П-200 на лабораторном столе Музея таксофона amt69.ru
На общем плане отлично видно, что бакелитовый верхний кожух — это по сути лишь защитная «скорлупа». На нем жестко закреплен только механизм дискового номеронабирателя, связанный со схемой гибким цветным жгутом. Вся же интеллектуальная, коммутационная и тяжелая начинка (реле, силовой трансформатор, звонок, кнопки селектора и элементы индикации) смонтирована на едином независимом стальном шасси.
Такая модульная архитектура — классика советского ВПК, где быстрая ремонтопригодность изначально закладывалась в общую концепцию устройства. Самое интересное, что для снятия этой самой бакелитовой скорлупы дежурному связисту не требовался специальный инструмент. Шесть крепежных винтов, на которые она фиксируется снизу, хоть и имеют стандартный паз под обычную шлицевую отвертку, выполнены выступающими и снабжены удобной заводской насечкой. Это позволяло выкрутить их прямо пальцами, а на худой конец — любыми подручными пассатижами, если металл со временем слегка закис. Модульная конструкция позволяла проводить экспресс-ремонт, диагностику или замену перегоревших сигнальных ламп, просто сняв верхнюю крышку голыми руками, даже без отключения пульта от магистральных линий связи.
Блок индикации
Светоизолированный блок индикации («Светофор»): Под верхней декоративной табличкой скрывается белая панель с пятью глубокими изолированными прямоугольными колодцами. Внутри каждого отсека установлена индивидуальная прозрачная сверхминиатюрная лампа накаливания, а сверху блок закрывается единой прозрачной световодной призмой-рассеивателем. Стенки колодцев полностью отсекают боковое рассеивание света: при входящем звонке ярко вспыхивает строго одно конкретное окошко выбранной линии, что исключало любые визуальные ошибки дежурного оператора.

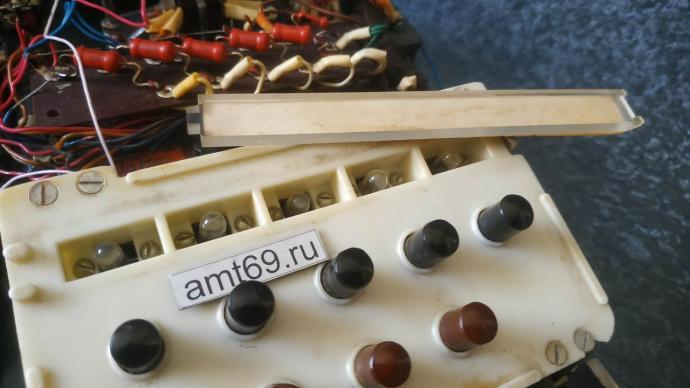

на фото: Светоизолированные прямоугольные ячейки-колодцы ламп индикации пульта П-200 со снятой призмой.
- Механический гонг: Внутри установлена одна крупная сферическая чаша механического звонка с эксцентриковой регулировкой. Проверка магнитом показала, что гонг выполнен из латуни с хромированным покрытием для идеальной акустики, а на его поверхности выбито четкое заводское клеймо «24В».
- Унифицированное ведомственное питание 24 В: Наличие клейма на звонке полностью подтверждает, что пульт П-200 проектировался под жесткие армейские и морские стандарты. В отличие от гражданских аппаратов, этот телефон работал от единой ведомственной сети постоянного тока напряжением 24 Вольта (стандарт резервного и бортового питания КГБ, ГО и ВМФ СССР). Соответственно, вся релейная автоматика и сигнальные лампы (типа КМ-24 или СМ-24) рассчитаны строго на это суровое приборное напряжение.
- Инженерная хитрость рычагов отбоя: На корпусе аппарата мы видим два посадочных рычага под телефонную трубку. Однако физическая контактная клавиша сброса линии установлена только под одним из них. Это не ошибка производства. Сама трубка аппарата относительно легкая. Чтобы она гарантированно продавливала механизм и полностью разрывала связь (исключая «зависание» важной линии связи), инженеры намеренно оставили только одну рабочую пружинную группу. Второй рычаг служит лишь механической опорой.
- Герметичные бумаго-масляные конденсаторы (КБГ): В цепях искрогашения применены массивные военные конденсаторы типа КБГ-МН в герметичных металлических корпусах со стеклянными изоляторами выводов. Они не подвержены высыханию, имеют неограниченный ресурс работы и сохраняют свои параметры спустя десятилетия.
- Защитный фильтр «Ф н/ч» и система искрогашения номеронабирателя: На задней панели шасси доминирует крупный блок в экранированном металлическом кожухе со штампом «Ф н/ч» (Фильтр низких частот). Он работал в тесной связке со специальным фильтром номеронабирателя (НН). Поскольку при вращении диска происходят резкие импульсные разрывы цепи, порождающие сильные искровые помехи и щелчки, инженеры внедрили двухступенчатую защиту. Массивные конденсаторы КБГ-МН гасили искру на контактах самого диска, а экранированный блок «Ф н/ч» полностью отсекал остаточные высокочастотные наводки, выравнивая спектр голоса и защищая линию от помех и технического съема информации противником.

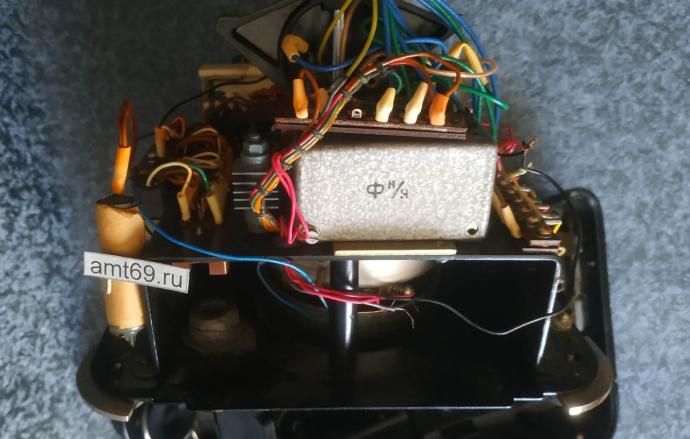

на фото: Экран фильтра низких частот Ф н/ч и селеновый выпрямитель на задней панели шасси пульта П-200.
- Военный выпрямительный блок 15ВМ4А: На фотографии верхней части шасси отлично виден монолитный кремниевый диодный мост 15ВМ4А специальной военной приемки. Цифра «1» в начале маркировки указывает на высочайший эшелон оборонки СССР («девятка»): такие компоненты проходили жесткий радиационный контроль и тестировались на устойчивость к электромагнитному импульсу (ЭМИ). Блок жестко прикручен мощной гайкой к основанию, благодаря чему 2-миллиметровая стальная станина телефона выполняет роль массивного пассивного радиатора охлаждения.

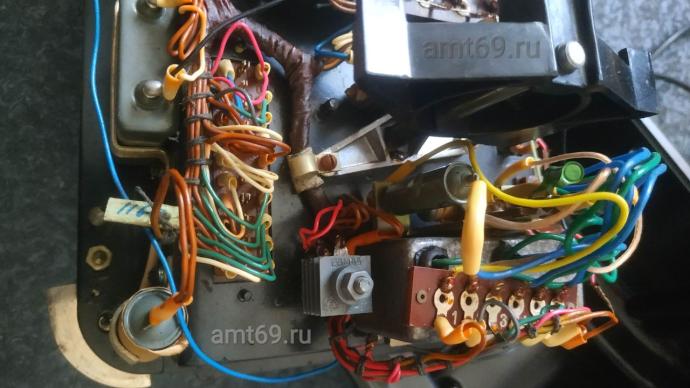

на фото: Военный диодный блок 15ВМ4А и нумерованная колодка трансформатора внутри телефона П-200.
- Военный стандарт дублирования (коммутационная колодка): Рядом со звонком установлена текстолитовая гребенка. На ней нанесены два параллельных ряда цифр от 1 до 0 и буквенные индексы «а», «б» и «с» (линейные провода и служебная жила). В соответствии со строгими стандартами спецсвязи СССР, эта колодка служила для полного дублирования каналов. Каждая из 5 линий пульта имела основную и резервную пару жил в кабеле. В случае повреждения основной линии, дежурный связист мог оперативно перекоммутировать цепь прямо на колодке.

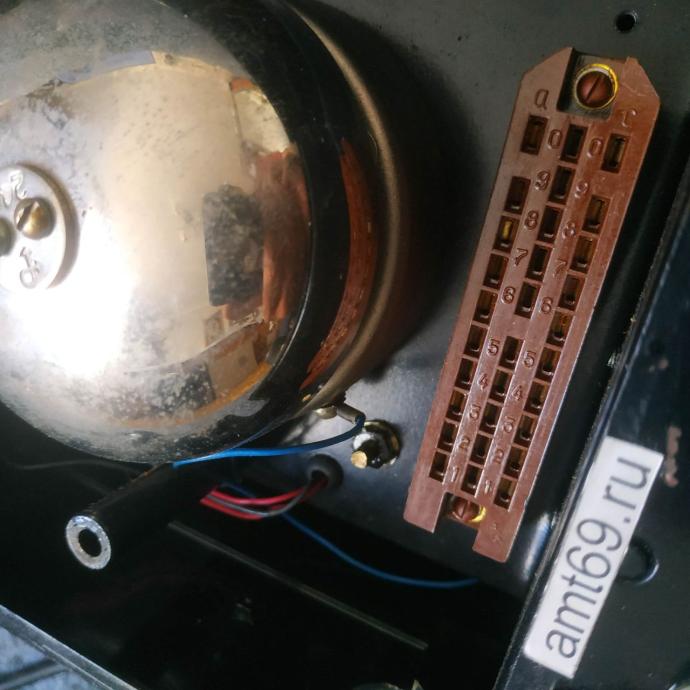

на фото: Текстолитовая колодка резервирования и дублирования линий связи по военному стандарту внутри пульта П-200.

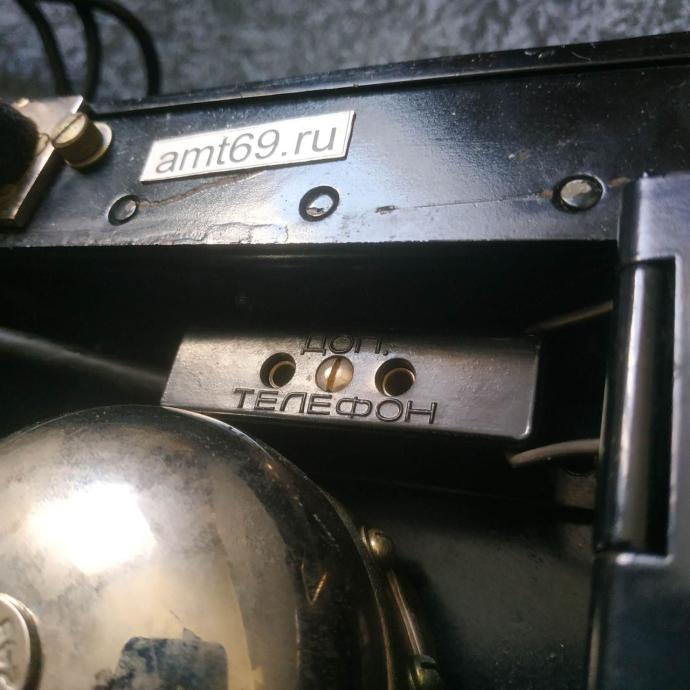

- Внешнее гнездо оперативного контроля «С»: На станине аппарата выведено изолированное приборное гнездо под однополюсный штепсель, возле которого выбита литера «С». Этот разъем напрямую запараллелен со служебной жилой «с» внутренней измерительной колодки. Он позволял дежурному оператору «вслепую» подключить дополнительный слуховой аппарат контроля или выносную линию сигнализации без необходимости открывать тяжелый бакелитовый кожух.
на фото: внешнее приборное гнездо оперативного контроля «С» на стальной станине пульта связи П-200.
Номеронабиратель и секреты трубки
- Зачем на диске буквы? Вокруг наборного диска П-200 нанесены не только цифры, но и буквы советского алфавита: А, Б, В, Г, Д, Е, Ж, И, К, Л. До 1968 года в СССР телефонные номера имели буквенные индексы АТС (например, «К 4-12-45»). В 1968 году из-за дефицита комбинаций Министерство связи полностью перевело страну на цифровые номера. Наличие букв на диске говорит о том, что пульт П-200 проектировался именно в эпоху буквенных индексов.
- Трубка с тангентой: Телефонная трубка снабжена массивной продольной клавишей-тангентой (система Push-to-Talk) и прочным круглым кабелем в резиновой изоляции. Тангента позволяла дежурному слушать линию, но отсекала шумы помещения (штаба или рубки) — микрофон активировался только в момент нажатия клавиши.
- Модульный ЗИП и замок быстрого демонтажа трубки: Кабельная колодка трубки зафиксирована жесткой П-образной металлической скобой-защелкой. Это чистокровный военный стандарт быстрой замены компонентов в полевых условиях без отвертки. Скоба откидывалась одним движением руки, поврежденный кабельный узел трубки извлекался, а на его место из комплекта ЗИП мгновенно защелкивался новый исправный модуль.
- Военная акустика: Внутри трубки установлен высокочувствительный электромагнитный капсюль-наушник ТК-47 с сопротивлением 130 Ом, датированный 1968 годом. Повышенное сопротивление (в гражданских телефонах использовались капсюли на 65 Ом) подтверждает, что аппарат рассчитывался на работу с протяженными, длинными ведомственными линиями связи.
Коллекционная редкость: П-200 на фоне массовой советской телефонии
В наши дни на интернет-аукционах и блошиных рынках купить дисковый телефон СССР массовых серий вроде ТА-68 или ТА-72 не составляет особого труда. При определенном везении на профильных площадках можно даже купить советский таксофон АМТ-69 в неплохом состоянии для личной коллекции. Но когда речь заходит о ведомственной аппаратуре специального назначения, ситуация меняется кардинально.
Найти и купить старый телефон СССР в редком штабном или корабельном исполнении — задача колоссальной сложности. Большая часть пультов П-200 была безжалостно утилизирована в 1990-е годы из-за содержания цветных металлов. Экспозиция Музея таксофона собирается годами по крупицам. Помимо этой новинки, в нашей коллекции бережно хранятся и другие легендарные аппараты закрытых сетей. Например, подробнее о символе высшей советской номенклатуры вы можете прочитать в нашей статье про телефон «Вертушка» — рассекреченный секрет связи СССР. На примере П-200 и «Вертушки» отчетливо виден контраст между аппаратами для кремлевских кабинетов и суровым «железом» для военных бункеров.
Технические характеристики пульта П-200 (паспорт экспоната)
- Емкость пульта (кол-во линий): 5 независимых направлений
- Полный вес аппарата: 5 кг 300 грамм
- Номинальное рабочее напряжение: 24 Вольта постоянного тока
- Материал корпуса и шасси: Бакелит (карболит), шасси из стали 2 мм
- Тип звонка: Латунный хромированный гонг с клеймом «24В»
- Выпрямительный элемент схемы: Кремниевый диодный мост 15ВМ4А спецприемки
- Тип ламп индикации: Сверхминиатюрные лампы накаливания (24В) в колодцах
- Акустический капсюль трубки: ТК-47 (130 Ом), 1968 г.в.
- Защита разговорного тракта: Фильтр «Ф н/ч» + искрогасительный контур «НН»
Наследие 1950-х: взгляд через океан к вероятному противнику
Разработка и проектирование телефонного концентратора П-200 уходят корнями в суровые 1950-е годы. И здесь рождается потрясающее историческое сравнение советской оборонной инженерии с остальным миром. В то время как в СССР для нужд штабной, директорской и партийной связи массово юзали монументальный металлический П-200 или классический деревянно-карболитовый коммутатор КД-6 (шучу) коммутатор директорский КД-6, в странах «вероятного противника» уровень бытовой и офисной телефонии уже шагнул далеко вперед.
Американская военная аппаратура тех лет, безусловно, была не менее суровой и тяжелой, но их гражданский и корпоративный сектор развивался семимильными шагами, выдавая потрясающий дизайн и функционал для бизнеса. Чтобы наглядно сравнить эти два абсолютно разных инженерных мира и понять, какими шестикнопочными монстрами жонглировали секретарши и боссы в американских небоскребах, пока наши связисты крутили латунные гайки П-200, рекомендую прочитать мою статью: «Американский телефон из Золотого века офисной телефонии».
