Анатомия надежности: обзор промышленного ИБП сотового GSM-таксофона
В коллекции музея таксофонов особое место занимают устройства связи переходного периода. Когда традиционная проводная телефония уступала место беспроводным технологиям, на улицах и удаленных объектах появились промышленные сотовые таксофоны GSM. Главное требование к такому оборудованию — абсолютная автономность при перебоях в электросети.
Сегодня мы детально разберем оригинальный экспонат — заводской источник бесперебойного питания сотового таксофона, и заглянем внутрь его аппаратной части.
В статье представлены эксклюзивные фотографии оригинального узла питания из фондов нашего музея.
Заводская маркировка и архитектура питания
В отличие от современных любительских проектов (например, когда энтузиасты адаптируют старый советский таксофон АМТ-69 с GSM-модулем), этот узел выполнен на промышленном конвейерном уровне.

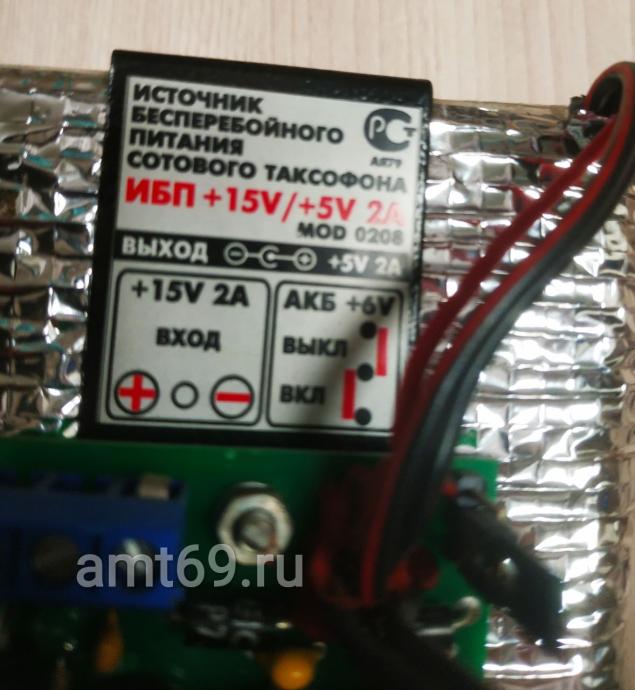

На оригинальном шильдике устройства четко выведена заводская надпись на русском языке: «Источник бесперебойного питания сотового таксофона ИБП +15V/+5V 2A». На практике эта схема работает как эффективный вторичный преобразователь со следующими параметрами:
- Входное напряжение: +15V (ток до 2А) поступает от внешнего питающего кабеля или основного адаптера.
- Выходное напряжение: +5V (2А) формируется для питания процессора таксофона, логики платы сопряжения и, главное, самого GSM-модуля, который в моменты поиска сети и передачи сигнала потребляет значительный ток.
- Резервный контур: Внутренняя система рассчитана на работу со стационарным свинцово-кислотным АКБ напряжением +6V.

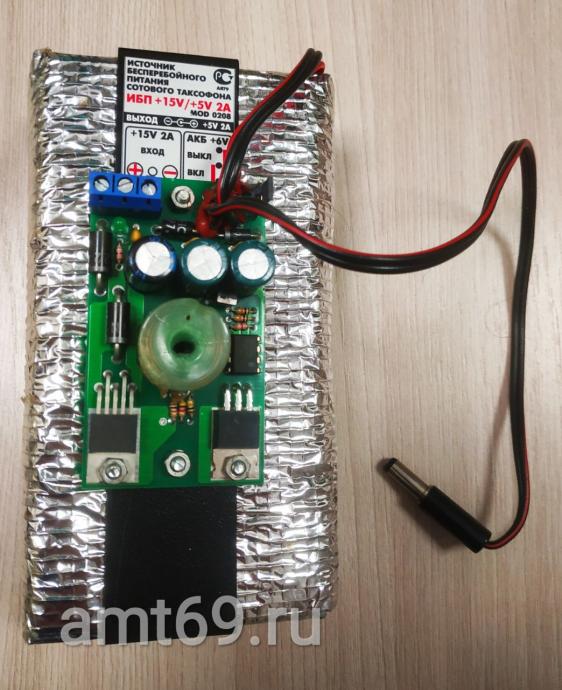

Двухплатная компоновка: разбор схемотехники
Конструктивно бесперебойник разделен на две независимые печатные платы с открытыми, удобными для визуального контроля деталями. Такое разделение упрощало ремонт и обслуживание уличных таксофонов.

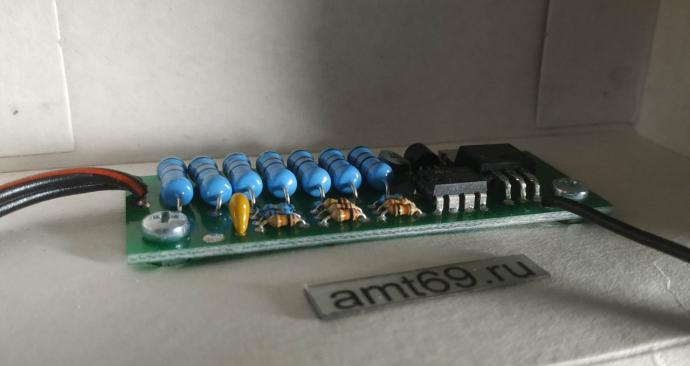

1. Внутренняя плата зарядного устройства и отсек АКБ
Первая плата интегрирована глубоко в нишу корпуса — непосредственно в место установки аккумулятора +6V. На снимке со снятой батареей хорошо просматривается силовая часть. Задача этой платы — правильно заряжать 6-вольтовый свинцово-кислотный аккумулятор от входящих 15 вольт и мгновенно коммутировать питание на плату таксофона, если внешние 15V пропадут. Использование тяжелых, но морозостойких 6В батарей позволяло уличным телефонам-автоматам оставаться в строю даже суровой зимой.
2. Наружная плата преобразователя и логики

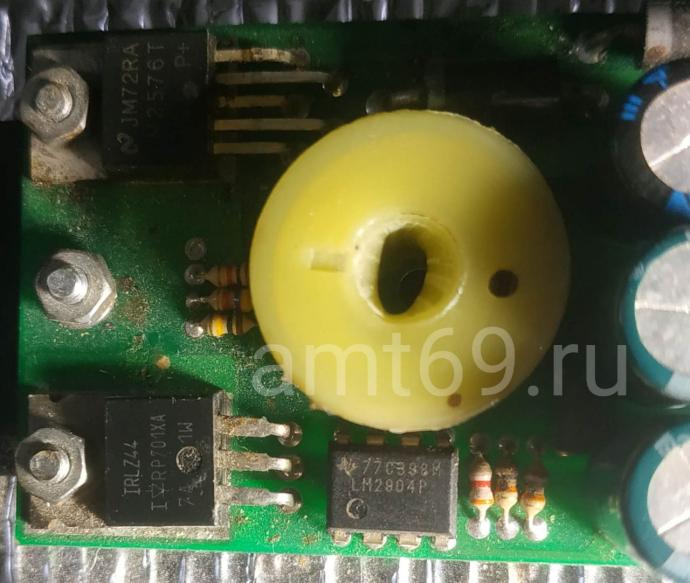

Вторая, наружная плата представляет собой понижающий импульсный преобразователь (Step-Down). На макрофотографии платы четко читается маркировка трех микросхем. Логика их работы распределена следующим образом: одна отвечает за стабилизацию выходных 5 вольт, вторая управляет током заряда АКБ, а третья контролирует уровень разряда батареи, защищая её от «глубокого минуса».
Благодаря качественному макроснимку, маркировка на микросхемах и номиналы обвязки видны почти идеально. Это бесценный материал для тех, кто изучает историю отечественных таксофонных сетей и занимается реставрацией электроники тех лет.
Почему это важный экспонат?
Этот промышленный ИБП — отличный пример инженерной мысли конца 90-х и 2000-х годов. По нему видно, как инженеры решали задачу автономности сотового оборудования в условиях, когда литий-ионные технологии еще не были массовыми, а промышленный таксофон должен был работать без сбоев годами.
