Как устроен таксофон АМТ-69 GSM: Второе дыхание советской инженерной мысли
Тип статьи:
Авторская
Источник:
Каждый, чье детство или молодость прошли в СССР, сегодня всё чаще задумывается про таксофон АМТ-69 GSM. Многие до сих пор отлично помнят те самые тяжелые серые коробки с надписью «Телефон» на улицах советских городов. Этот телефон-автомат (Автомат Монетный Таксофон образца 1969 года) — не просто средство связи, а настоящий памятник ушедшей эпохи. Очереди «позвонить за две копейки», застрявшие в монетоприемнике монеты, короткие гудки и свидания, назначенные у телефонной будки, навсегда стали частью культурного кода нескольких поколений.
Сегодня, в эпоху безликих стеклянных смартфонов, энтузиасты и инженеры-реставраторы подарили этой легенде вторую жизнь. Модернизированный советский телефон-автомат АМТ-69 GSM стал уникальным примером «ретроджекинга» — процесса, когда старинный аналоговый аппарат полностью адаптируют под современные цифровые стандарты связи, сохраняя его исторический облик и механику.
Разбираемся, как устроена эта инженерная магия изнутри и на какие скрытые детали обращают внимание истинные ценители.
Внешний вид: Стопроцентная аутентичность
Главный принцип качественной модернизации АМТ-69 GSM — визуальная неприкосновенность. Внешне это все тот же антивандальный стальной корпус, покрытый оригинальной молотковой эмалью серого или зеленоватого цвета.
Все ключевые элементы остаются подлинными:
- Карболитовая трубка: Тяжелая, массивная, с характерным запахом пластика той эпохи, соединенная с корпусом гибким стальным бронерукавом.

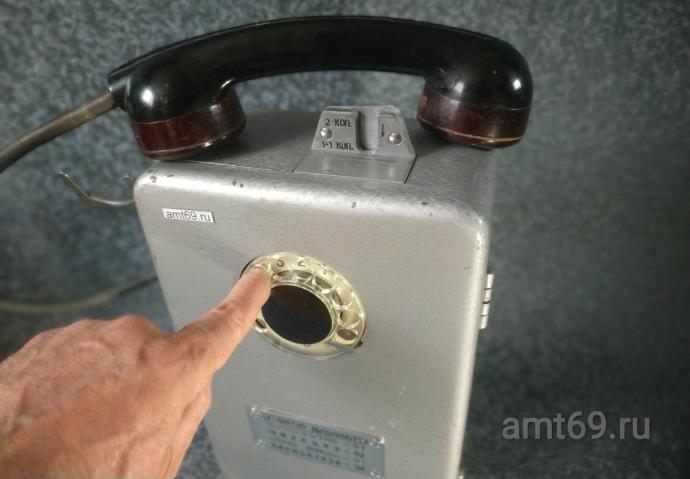

- Дисковый номеронабиратель: Механический узел, который заставляет палец делать характерные круговые движения. Никаких кнопок.
- Окна монетоприемника: Прорези под советские монеты номиналом 2 или 15 копеек с выштампованными рельефными сиволами на корпусе входа в монетный канал.
Что внутри: Как аналоговое железо подружили с GSM
Самое интересное скрывается под тяжелой стальной крышкой таксофона. Вся старая релейная логика и трансформаторы не демонтируются (или частично консервируются для сохранения веса), как это делали энтузиасты ранее при помощи Arduino, а напротив, максимально сохраняется в первозданном виде. Всё наоборот дополняет — так называемый GSM-шлюз (или контроллер). Подробнее будет чуть ниже.

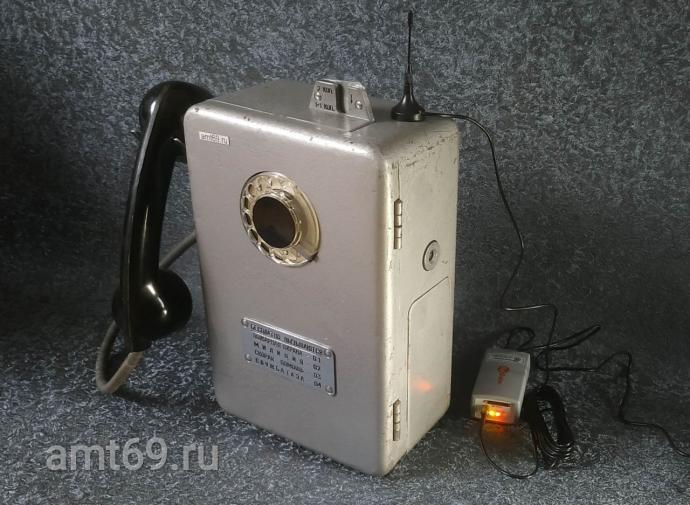

Анатомия современного АМТ-69 GSM выглядит так:
- Сердце аппарата — GSM-модуль: Микросхема со слотом для обычной SIM-карты любого современного сотового оператора. Именно она отвечает за регистрацию аппарата в сетях GSM-2G или VoLTE.
- Преобразователь импульсов: Современные сотовые сети понимают только тоновый набор (DTMF), а оригинальный диск АМТ-69 выдает полярные импульсы (сколько раз разорвалась цепь при возвращении диска, такую цифру система и считает). Контроллер считывает эти аналоговые импульсы и «на лету» переводит их в цифровой тоновый сигнал.
- Согласование звука: Угольный микрофон и капсюль в советской трубке адаптируются под электрические параметры современной платы, чтобы в трубке не было цифрового треска, а голос звучал чисто, но с тем самым «теплым» ламповым оттенком связи ХХ века.
🔬 Историческая точность: Секрет семи проводов

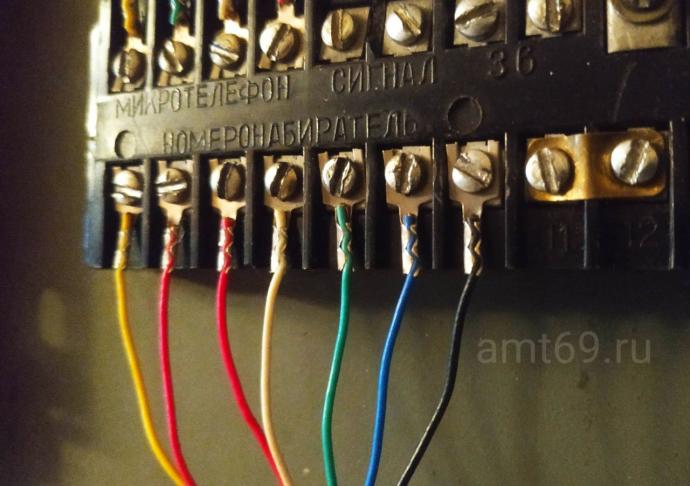

Важнейший маркер качественной и исторически достоверной модернизации — сохранение оригинальной схемы дискового номеронабирателя. В классическом АМТ-69 использовался дисковый механизм типа НР (номеронабиратель релейный) именно с семью выходящими проводами.
Такая сложная распайка была необходима в СССР для реализации функции бесплатного вызова экстренных служб (01, 02, 03, 04) без опускания монеты, а также для правильной блокировки разговорного тракта. Грамотные инженеры-реставраторы не упрощают эту схему и не заменяют её дешевыми аналогами от бытовых телефонов на 3 провода. Они бережно подключают все семь оригинальных контактов к штатной колодке таксофона. Только такой подход позволяет сохранить подлинную инженерную культуру эпохи и гарантирует, что диск будет выдавать эталонные, заложенные ГОСТом интерматричные паузы при наборе номера.
⚡ Качество связи: Китайский «нонейм» против профессионального SpGate

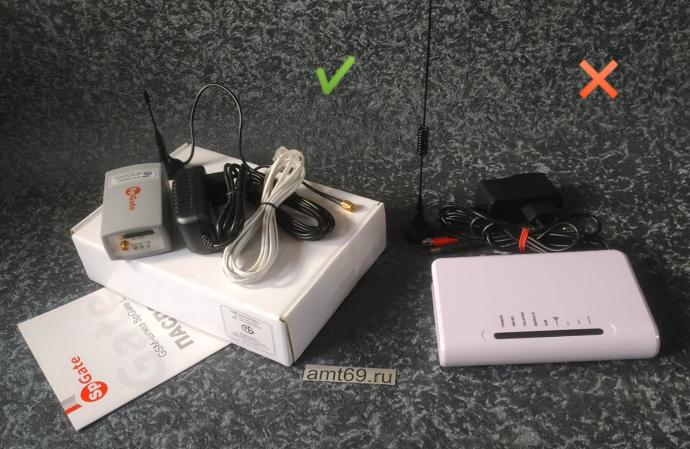

Когда дело доходит до электронной начинки, мастера идут двумя путями. Первый — это попытка сэкономить и поставить внутрь копеечную безымянную плату со всем известного китайского сайта. Ждать чуда от такого решения не стоит. На практике эти «нонейм» модули жутко греются, наглухо теряют сеть за толстыми стенами, а в трубке вместо чистого голоса вы будете постоянно слышать жуткий цифровой гул и писк сотовой связи.
Если делать таксофон на совесть, то в качестве основы используют проверенные временем шлюзы серии SpGate (обычно это модели SpGate L или SpGate M). В среде реставраторов они считаются золотым стандартом. Эти устройства собираются на базе надежных итальянских модулей Telit и имеют встроенное эхоподавление. Звук на них обрабатывается «по-умному», поэтому никаких помех и треска в карболитовой трубке не будет в принципе. К тому же, в SpGate есть встроенная защита от зависаний: даже если в розетке скакнет напряжение, шлюз сам перезагрузится и продолжит ловить сеть, не требуя разборки всего таксофона.
Кульминация процесса: Алгоритм работы «За 2 копейки»
Разработчикам удалось восстановить и главный ритуал советского таксофона — зависимость связи от монеты. Современный контроллер полностью синхронизирован с оригинальным механическим монетоприемником.
Процесс звонка выглядит следующим образом:
- Пользователь снимает трубку и слышит в ней непрерывный электронный гудок (зуммер), который генерирует плата.
- На диске набирается номер телефона (например, мобильный). Начинают идти гудки вызова. При этом сотовая сеть уже установила соединение, но разговорный тракт заблокирован.

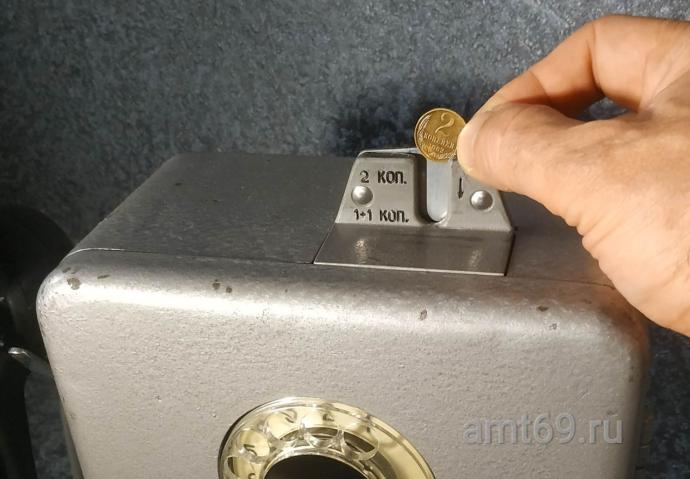

- Как только абонент на другом конце поднимает трубку, линия «замораживается». Чтобы включился микрофон и динамик, необходимо опустить в таксофон советские 2 копейки.
- Монета падает на весы, весы поднимают магнит за счет веса монеты 2 копейки (2 грамма), магнит замыкает контакты геркона — это радиодеталь, которая при попадании в магнитное поле замыкает контакты, геркон в переводе на понятный язык: «Герметичный контакт», плата фиксирует «оплату», открывает звуковой канал — и начинается разговор. Если абонент занят или недоступен, монета не проваливается, так как плата не подает сигнал на срабатывание электромагнита открытия шторки/заслонки входа в монетный блок.
🧐 Экспертный маркер: Как узнать редкий таксофон ранних лет выпуска?
Для истинных ценителей советского ретро огромную роль играет год производства корпуса. Таксофон АМТ-69 выпускался не одно десятилетие, и за это время его конструкция упрощалась. Но как безошибочно отличить редкий ранний экземпляр, обладающий максимальной исторической и культурной ценностью, от массового позднего?

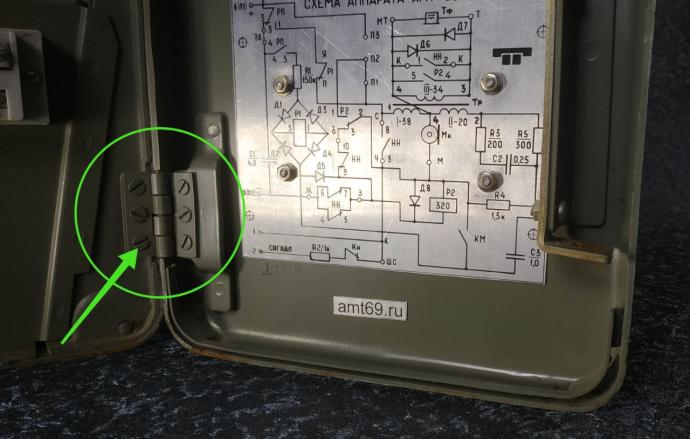

Секрет кроется в петлях двери основного технического отсека. Посмотрите на количество крепежа. На редких таксофонах ранних серий каждая из двух петель крепилась к корпусу на 6 винтов (суммарно 12 винтов на две петли). В более поздних модификациях конструкцию оптимизировали, оставив всего по 4 винта на петлю. Если вы держите в руках «шестивинтовой» аппарат — перед вами настоящий раритет первых лет выпуска, который заслуживает самого бережного отношения и музейной реставрации.
На фото: оригинальное шестивинтовое крепление петли на таксофоне АМТ-69 ранних серий выпуска.
Тайны советских ключей: Нумерация замка копилки
Еще один скрытый от глаз, но критически важный элемент подлинности АМТ-69 — это устройство замка нижней дверцы, за которой скрывается отсек копилки. В советское время инкассация таксофонов была строго подотчетной процедурой, поэтому замки имели высшую степень секретности для своего времени.

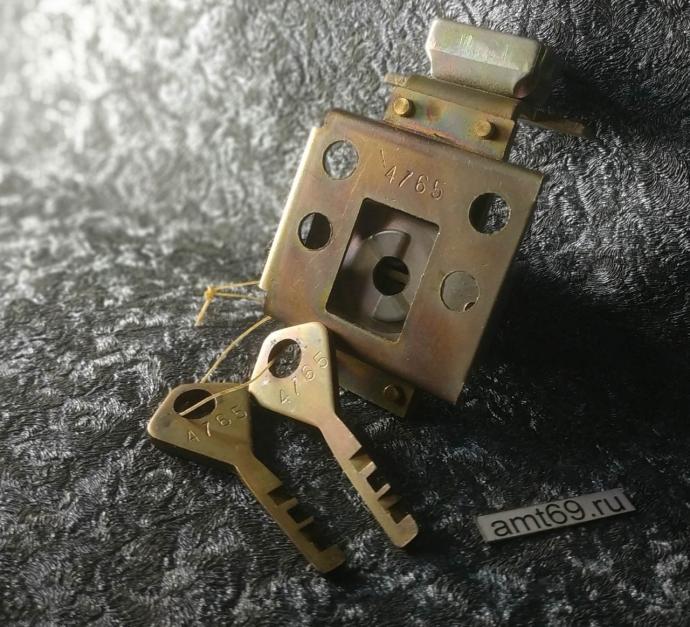

Для соблюдения полной исторической оригинальности замок должен быть аутентичным, а не замененным на замок с вынутым изнутри балансом, который отрывается отверткой или любым похожим по форме ключом без номера совпадающего с номером на самом замке. Главный секрет кроется в маркировке: номер, выбитый на теле самого замка внутри таксофона, должен строго совпадать с номером, выштампованным на металлическом ушке родного ключа. При реставрации подбор такой аутентичной пары замка и ключа — это признак высшего пилотажа и бережного отношения к культурному наследию.
Почему этот феномен стал популярен?
Модернизация АМТ-69 — это не просто техническое хулиганство. Это яркий пример кинестетической ностальгии. В мире, где все взаимодействия свелись к поглаживанию плоских экранов, человеку стало не хватать физических, осязаемых ощущений: сопротивления пружины диска, тяжести трубки, механического щелчка падающего металла монеты в копилку таксофона.
АМТ-69 GSM возвращает нам тактильность и превращает обычный телефонный разговор в осмысленный, аналоговый ритуал, напоминая о временах, когда каждый звонок имел особую ценность.
Таксофон GSM неплох,
Если сделан на совесть он.
Только если купить ты смог
У того, кто в него влюблен.В интернете полно барыг —
Для них главное деньги и лох.
Лучше всё же самому собрать,
Чтоб работал он и не сдох.Чтобы радовал вас года,
И достался детям и внукам,
И гостей удивлял всегда
Своим звонким, радостным звуком.© Автор: Музей таксофона
❓ Часто задаваемые вопросы (FAQ)
Можно ли звонить со стационарного таксофона АМТ-69 на современные мобильные телефоны?
Да. Правильно модернизированный таксофон оснащен специальным микроконтроллером. Он преобразует аналоговые импульсы от оригинального дискового номеронабирателя в цифровой тоновый сигнал (DTMF), который без проблем распознают современные сотовые вышки. Вы можете набрать любой мобильный или городской номер.
Сим-карту какого оператора лучше вставить в GSM-таксофон?
Подойдет SIM-карта любого сотового оператора (МТС, МегаФон, Билайн, Tele2 и др.). Главное условие — тариф должен поддерживать голосовую связь и работу в стандартах 2G или VoLTE. Желательно выбирать тариф с пакетом минут, чтобы не следить за балансом после каждого звонка.
Важно! в Москве и московской области Теле2/Т2 стандарт 2G не поддерживает.
Важно! в Москве и московской области Теле2/Т2 стандарт 2G не поддерживает.
Где брать советские монеты в 2 копейки для работы телефона-автомата?
Оригинальные монеты номиналом 2 и 15 копеек продаются на интернет-аукционах, блошиных рынках и площадках объявлений целыми килограммами по доступной цене. Как правило, мастера при переделке аппарата уже прилагают стартовый набор монет в комплекте.
Обязательно ли подключать таксофон АМТ-69 GSM к розетке?
Большинство модификаций работают от стандартной сети 220V через адаптер. Однако в корпус можно установить дополнительный аккумулятор. В таком случае таксофон становится полностью автономным и может работать без розетки до недели, что удобно для выставок или фотозон.
Можно ли принимать входящие звонки на советский телефон-автомат?
Да, на таксофон можно позвонить с любого смартфона. При входящем вызове аппарат будет громко звенеть установленным звонком с металлическими чашами. Изначально таксофон АМТ-69 СССР звонка не имеет, но при этом в конструкции он штатно предусмотрен и под него есть соответствующие клеммы на колодке подключения. Чтобы ответить на входящий звонок, достаточно просто снять трубку — опускать монету при входящем звонке не нужно.
Если вам ближе не GSM технологии связи, а более современные цифровые VoIP средства связи, то я рекомнедую прочитать мою статью: Как переделать таксофон АМТ-69 на айпи стандарт связи.
«Изучить экспонаты или проконсультироваться по реставрации можно в Музее таксофона г. Москва, контакт для связи в телеграмм @PayphoneMSK».
