Цифровая жизнь ретро-техники: как переделать таксофон АМТ-69 на VoIP своими руками

Когда в руки попадает легендарный советский таксофон АМТ-69, у каждого ценителя ретро-техники начинает приятно покалывать в пальцах.
 Этот массивный серый коробок, покрытый классической молотковой эмалью, весит десять с хвостиком килограммов, в зависимости от модификации аппарата. На обычную хлипкую полку его ради забавы не поставишь — ему место на стене, надежно и на века, как он и висел когда-то на советских улицах в телефонных будках. Хочется не просто любоваться его суровой эстетикой, а вернуть ему голос. Оживить. Сделать так, чтобы, сняв тяжелую карболитовую трубку, ты услышал тот самый гудок.

Первая мысль, которая приходит большинству умельцев в интернете — сделать таксофон сотовый gsm с сим картой. Сеть забита однотипными советами, как переделать таксофон своими руками. В советские времена граждане, которые любили бесконечно что-то мастерить, собирали схемы на коленке — их ласково и с уважением называли «Паялы». Современные «паялы» продолжают эту традицию, воспринимая устройство как забаву для любителей поковыряться: они скрещивают АМТ-69 с платами Ардуино или потрошат старые кнопочные мобильники, пытаясь собрать таксофон сотовый gsm в кустарных условиях.

Это увлекательное хобби, но если вы хотите получить надежное устройство, а не просто капризную игрушку, то путь рукотворного GSM — тупиковый. Если уж так хочется именно мобильную сеть, то гораздо лучше купить готовый заводской сотовый gsm шлюз. Например, простейшие готовые шлюзы GSM марки «ноунейм» на Алиэкспресс стоят в районе 2500 рублей. Есть и куда более серьезные решения, например, профессиональные сотовые шлюзы Sp-gate для таксофонов СССР, о которых я уже подробно рассказывал в отдельном материале — и это действительно правильный, надежный путь для сотовой интеграции.

Но сегодня, как создатель Музея таксофона, я хочу рассказать вам о совершенно другом решении. Мы оставим мобильные частоты в стороне и построим устройство принципиально иного уровня. Мы создадим настоящий VoIP таксофон. Ведь не джисемом единым жив таксофон! Есть способ гораздо изящнее, благороднее и технически совершеннее — на базе аналоговых телефонных шлюзов.

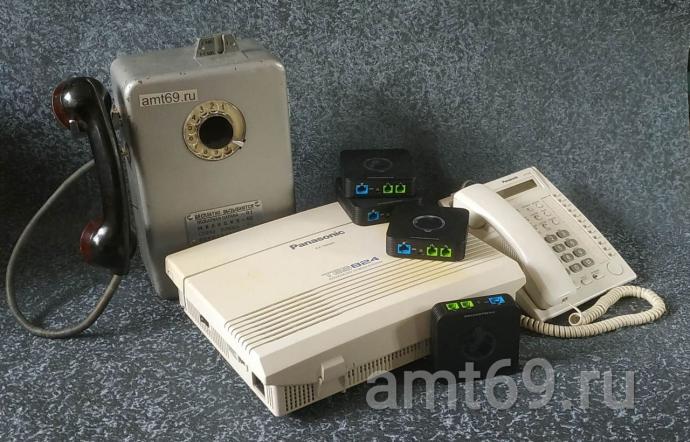

Моя рабочая лаборатория: от поисков решения на базе аналоговой АТС Panasonic до финальной победы с помощью современных шлюзов Grandstream HT-802.

Когда я только начинал этот путь и искал способ оживить свои первые аппараты, я решил пойти по классическому, казалось бы, уже исследованному пути. На форумах часто советуют использовать для таких целей старенькую аналоговую мини-АТС — например, популярную Panasonic KX-TES824. У меня в наличии как раз есть такая станция, и я погрузился в её глубокое изучение.

План казался идеальным: подключить таксофоны к внутренним линиям «Панасоника» и радоваться жизни. Но как бы я ни старался, как бы детально ни курил мануалы и настройки, я уперся в непреодолимую стену. Заставить полноценно работать советский таксофон на базе этой АТС невозможно, если вам нужна та самая магия с монетками.

Дело в том, что кассирование (заглатывание) монеты в монетоприёмник  при ответе абонента в АМТ-69 происходит чисто физически — за счет кратковременной переполюсовки телефонной линии. А выдать эту самую переполюсовку аналоговая мини-АТС Panasonic KX-TES824 технически не способна, она для этого просто не предназначена. Станция отлично передаст голос, но таксофон останется обычным аппаратом и не спишет законные две копейки. Это тупик для исторической достоверности.

Отказываясь от старых АТС, многие смотрят на сотовую связь, но и тут есть ловушки. Бюджетный китайский джсм шлюз под таксофон-gsm полностью зависит от воли мобильных операторов как в целом и дорогие профи шлюзы. А они (операторы) в любой момент могут изменить правила игры без вашего согласия: поднять тарифы или ввести запреты на сим-карты в нетипичных устройствах.

Но главная засада в другом: почти все доступные сотовые модули и дешевые GSM-шлюзы жестко привязаны к устаревшему стандарту 2G. А сотовые гиганты планомерно отключают 2G-сети, чтобы освободить частоты. Построив аппарат на базе сотового модуля, вы рискуете в один прекрасный день остаться с замолчавшей железной коробкой.

Пытливый читатель на этом моменте может справедливо попытаться меня подловить, указав на то, что власти недавно приняли решение продлить использование 2G еще на 10 лет, и это в целом логично. Но вы верите в стабильность? В то, что обещают, и в то, что происходит на самом деле?
Не будем совать палку в улей современной политики, а просто вспомним первую строчку гимна СССР: «Союз нерушимый республик свободных…». Где теперь этот нерушимый союз? Вот то-то и оно.

Превращение АМТ-69 в VoIP таксофон дает вам полную независимость и абсолютную свободу от капризов сотовых операторов и ограничений старого «железа».

В мире существует огромное количество производителей VoIP-оборудования, но безоговорочными лидерами по качеству и надежности в индустрии признаны американские гиганты Grandstream и Cisco. Однако здесь кроется один важнейший технический нюанс.

В модельном ряду Cisco мне так и не удалось найти модификацию, способную корректно воспринимать классический аналоговый импульсный набор номера от старого дискового номеронабирателя. А вот у шлюзов Grandstream эта функция заложена на аппаратном уровне.

При этом гнаться за конкретной моделью шлюза совершенно необязательно. Я не продвигаю отдельное устройство, ведь для базовых задач отлично подойдет даже самая младшая модель Grandstream HT-801 с одним портом. На всем известной самой популярной барахолке ,  на момент написания статьи, цена за подобный шлюз колеблется около 1 тысячи рублей, да да всего косарь 😉

Чтобы вам было проще сориентироваться в возможностях разных коробок и понять, сколько аппаратов получится подключить, я набросал живую таблицу:

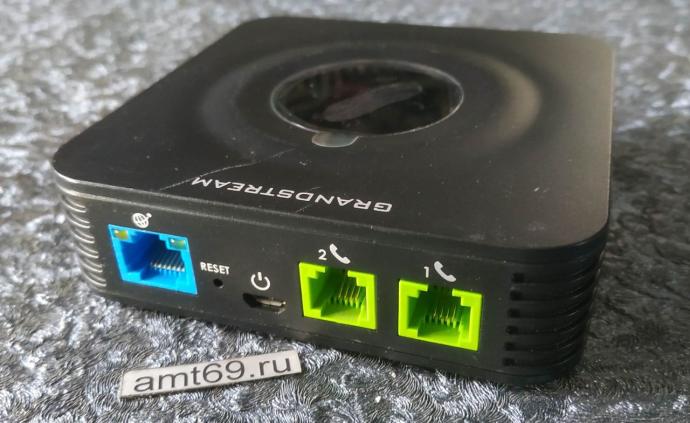

Два независимых порта на Grandstream HT-802 позволяют вдохнуть жизнь сразу в два легендарных аппарата.

На этом этапе, отвлечённо от темы  телефон-автомат СССР замечу, если вам надо сделать  простое переговорное устройство между двумя телефонами  и не важно дисковый телефон СССР это или  кнопочный например  Английский телефон ,  вы при помощи  такого шлюза   можете связать их напрямую  в единую замкнутую сеть, или  создать  например домофон из серии:  калитка-сарай

Что, если я скажу вам, что для работы вашего VoIP-таксофона интернет вообще не нужен? С помощью старших моделей шлюзов, таких как многопортовый Grandstream HT-818, можно построить свой собственный локальный телефонный узел. Вообще без выхода во всемирную паутину и без какой-либо сотовой связи типа GSM.

Вы можете стать полноценным хозяином своей личной закрытой сети платных советских таксофонов. Представьте: вы соединяете несколько аппаратов через один шлюз и получаете ожившую интерактивную инсталляцию. Вы сможете звонить с одного таксофона АМТ-69 на другой, или с дискового либо кнопочного винтажного (или даже самого современного) телефона на таксофон и обратно в рамках своей сети. Ведь вы, по сути, становитесь директором собственной АТС!

И самое главное — в такой автономной сети будет полностью сохранена историческая логика работы! Вы снимаете трубку, опускаете законные две копейки в щель, набираете номер, а шлюз бережно эмулирует сигнал. И как только абонент на другом конце поднимет трубку, сработает та самая функция кассирования — за счет правильных настроек шлюза линия переполюсуется, и монетка со звоном провалится в копилку аппарата. Это не просто связь, это чистый восторг и стопроцентное погружение в эпоху.

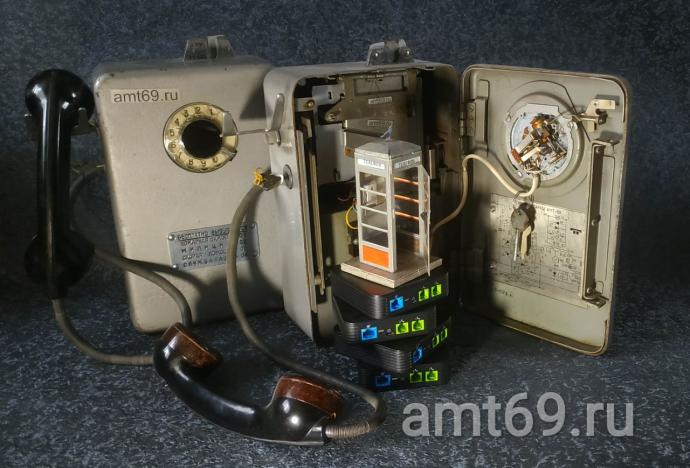

Внутреннее устройство АМТ-69 позволяет реализовать полный цикл работы с монетами даже в локальной сети без интернета.

Маленький лайфхак для самых нетерпеливых

Благодаря гибкости IP-технологий, сфера применения возрожденного АМТ-69 расширяется до невероятных масштабов. Локальный узел станет жемчужиной любого частного музея или тематического пространства. А если подключить шлюз к интернету или к офисной АТС крупной компании, то аппарат превратится в эксклюзивный рабочий инструмент.

Представьте себе: солидный кабинет руководителя, строгий интерьер, и на стене красуется аутентичный советский таксофон весом в десять с лишним килограммов. Но стоит шефу поднять трубку — и он через корпоративную мини-АТС связывается с любым отделом, вызывает секретаря или звонит партнерам на другой конец света по защищенному цифровому каналу. Это мощнейший элемент стиля, который вызывает искренний восторг у любых гостей и клиентов.

В целом, на этом этапе общая концепция и алгоритмы должны быть понятны. Я описал магистральный путь: что к чему подключать и, грубо говоря, какой скворечник на какую березу прибивать. Однако, дабы не затягивать этот текст до бесконечной и нечитаемой портянки, детальную техническую часть мы пока оставим за кадром.

К конкретной практике я вернусь уже в следующей статье, где мы подробно разберем внутренности веб-интерфейса шлюза. Поверьте, там скрывается настоящий дремучий лес из тонкостей: от правильного прописывания сетевых адресов до ювелирной регулировки вольтажа линии и частоты звонка. Это серьезная тема, которая достойно и вдумчиво может быть описана только в формате отдельного, почти научного трактата. Так что не переключайтесь, всё самое интересное — впереди. Статья про настройки  VoIP шлюза Grandstream  в процессе.

Когда вы закроете тяжелую крышку АМТ-69 на родной замок, никто снаружи не догадается, что внутри бьется мощное сердце современной IP-телефонии. Но стоит вам снять тяжелую трубку, прижать ее к уху и услышать этот глубокий, ровный, бесконечный гудок — вы поймете, почему сотовый GSM никогда не сравнится с правильным VoIP решением.

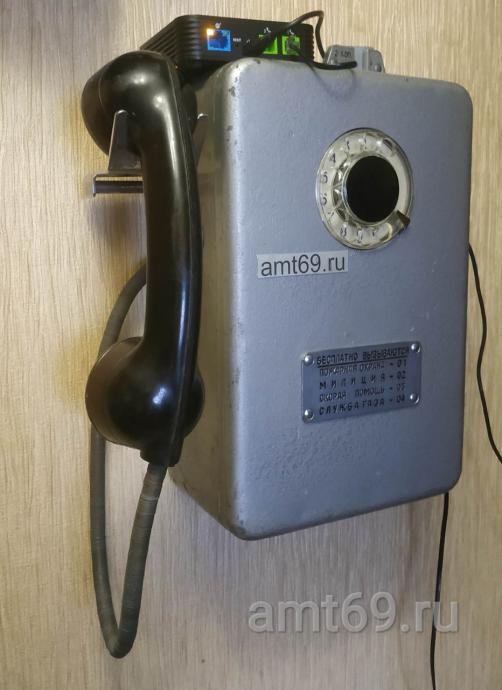

Возрожденная легенда: таксофон АМТ-69 получил полноценную цифровую жизнь, сохранив свой аутентичный внешний вид и логику работы.

Вы сделали это своими руками. Вы не просто переделали таксофон, вы подарили ему стабильное будущее, независимое от капризов сотовых операторов, и открыли для себя удивительный мир телефонных технологий, где вы сами устанавливаете правила игры.

Если вы только в самом начале пути  удивительного мира старых таксофонов  и не знаете  с какого конца к нему подступиться и как отрыть  без ключа (а это частая  ситуация),  то рекомендую прочитать мою статью: "Как открыть таксофон АМТ-69 СССР без ключа"
