Как открыть таксофон АМТ-69 без ключа: реставрация и разбор замка
Тип статьи:
Авторская
Источник:
В поисковых системах запросы вроде «как вскрыть таксофон» или «как открыть АМТ-69 без ключа» бьют все рекорды популярности. Спешу разочаровать любителей легкой наживы: в современных уличных аппаратах денег давно нет, а за попытку вандализма можно получить вполне реальный срок.
Но эта проблема часто встает перед совершенно другой аудиторией — коллекционерами, дизайнерами и реставраторами. Вы купили на Авито оригинальный советский автомат для домашнего интерьера или музея, привезли его в гараж, а ключей от копилки или верхнего электромеханического отсека в комплекте нет. Аппарат заперт наглухо.
Как создатель Музея таксофонов, я регулярно сталкиваюсь с этой проблемой. Сегодня я покажу вам самый чистый и рабочий способ, как открыть таксофон, не превратив редкий исторический корпус в груду искореженного металла.

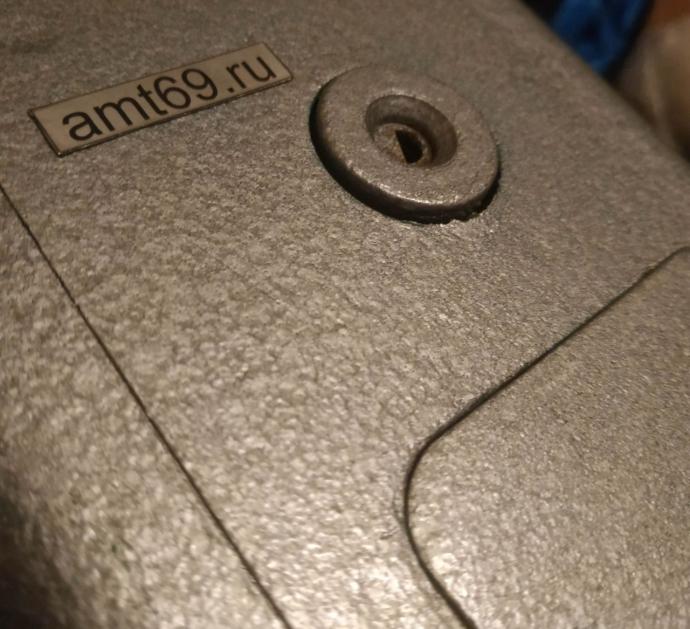

Главная головная боль коллекционера: запертый замок АМТ-69, к которому за последние 40 лет потерялись все ключи.
Разрушаем мифы: анатомия замков АМТ-69 и в чем их реальное отличие
Прежде чем браться за инструмент, давайте разберемся с устройством запорных механизмов советского автомата. В таксофоне АМТ-69 установлены два замка:
- Технический замок — расположен с левой стороны корпуса и запирает технический отсек. Важный нюанс для тех, кто никогда не разбирал этот аппарат: дверью технического отсека здесь является вся массивная лицевая панель таксофона целиком, которая откидывается на петлях, как полноценная дверь, открывая доступ к электромеханической начинке, платам и номеронабирателю.
- Копилочный замок — логично расположен с правой стороны и защищает от посторонних глаз нижнюю дверцу отсека копилки, куда падали монеты.
Если вы почитаете форумы или статьи «диванных экспертов» в интернете, то обязательно наткнетесь на утверждение, что это принципиально разные замки со своими уникальными секретами. На самом деле это очередное заблуждение.
Конструктивно, по своей форме, внутреннему устройству личинки и способу открытия оба эти замка абсолютно одинаковые. Их круглые корпуса отлиты из силумина на одном конвейере Пермского телефонного завода. На фото ниже представлены оба замка с лицевой стороны (со следами аутентичной краски разных лет уличных ремонтов) — силуминовые корпуса личинок, синие фланцы с фирменным клеймом «М» и ушки креплений идентичны.

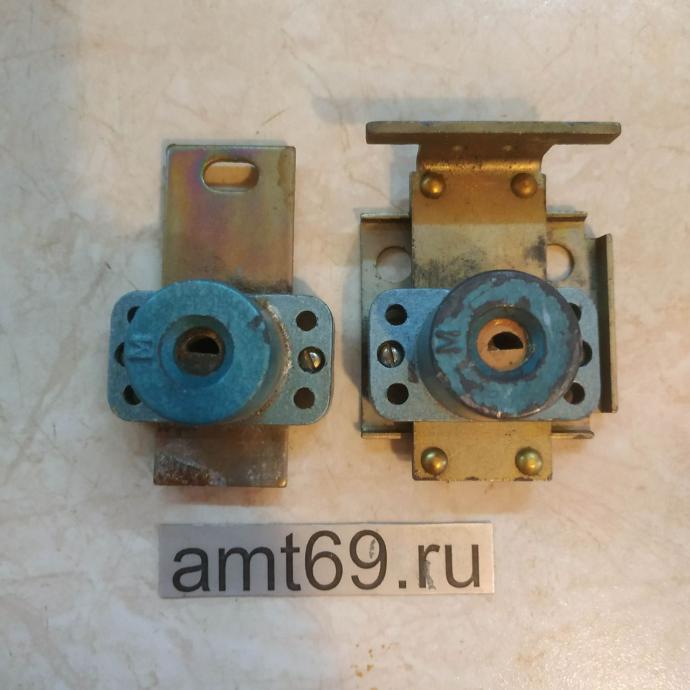

Близнецы с рождения, разные по цене. Слева — замок технического отсека, справа — копилочного. Силуминовые личинки и корпуса полностью одинаковы, разница кроется исключительно в геометрии стальных ригелей.
Для нас, как для ценителей, это открывает отличную лазейку, порождающую настоящий ценовой абсурд на вторичном рынке.
💡 Коммерческий лайфхак от Музея таксофонов:
На барахолках (вроде Авито) из-за массового незнания матчасти продавцы часто просят за замок копилочного отсека в два раза больше денег, чем за точно такой же замок технического отсека! Покупатели ведутся на это, думая, что приобретают какую-то редкую деталь.Теперь, когда вы знаете правду, не переплачивайте спекулянтам. Смело покупайте дешевый технический замок (левый). Чтобы переставить ригель, вам нужно открутить всего два маленьких винтика под шлицевую отвёртку на обратной стороне замка (не ошибётесь, других там просто нет). Снимаете левый ригель, ставите на его место правый от своего старого запертого копилочного замка и закручиваете винты обратно. На всю работу у вас уйдет от силы 5–7 минут аккуратного домашнего труда, зато вы сэкономите до 50% бюджета на ровном месте!
Инструмент против вандализма: как правильно открыть замок
Сразу сделаем небольшую перестраховку. Замки советских таксофонов АМТ-69 по современным меркам не представляют вообще никакой сложности, суперсекретности или серьезной взломостойкости. Мягкий силуминовый корпус личинки легко поддается ручному слесарному инструменту.
Конечно, можно попробовать вызвать профессионального специалиста по аварийному вскрытию дверей, но его визит обойдется вам дороже, чем стоимость аналогичного б/у замка на вторичном рынке. Тащить тяжелый 12-килограммовый таксофон в ближайший металлоремонт — тоже сомнительное удовольствие для спины. Поэтому самым разумным и экономически оправданным методом будет вскрытие винтажного аппарата своими руками.
Но здесь есть один важнейший секрет. В сети часто можно встретить в продаже так называемый «универсальный мастер-ключ от всех советских таксофонов». Запомните: это вранье, единого ключа «от всего» не существовало. Однако в 90% случаев этот мастер-ключ действительно без труда открывает большинство таких замков левого, технического отсека на аппаратах АМТ-69/2 или жетонных АЖТ-69 — но при условии, что на аппарате установлен заводской дефолтный замок. Если в процессе долгой службы замок был заменен на ремонтный или нестандартный, фокус не пройдет.
А вот с правым замком дверцы копилочного отсека всё гораздо сложнее — мастер-ключ тут, как правило, бессилен. И чтобы не плясать затяжную лезгинку на граблях, пытаясь подобрать к копилке отмычки, проще и быстрее всего прибегнуть к точечному высверливанию. Наша цель — гуманно уничтожить копеечную личинку, но полностью сохранить в целости сам массивный стальной корпус таксофона и, главное, дефицитный правый ригель из 2,5-миллиметровой анодированной стали.
Сейфовые секреты СССР: почему копилочный замок нельзя просто открутить изнутри
Казалось бы: если мы открыли левый технический отсек мастер-ключом, у нас появляется доступ к внутренностям таксофона. Почему бы просто не залезть рукой внутрь и не открутить правый замок с обратной стороны, сохранив его личинку целой?
И вот здесь вас ждет красивейший инженерный «облом» от советских конструкторов Пермского завода. Устройство копилочного отсека проектировалось по сейфовому принципу: технический мастер, имеющий доступ к верхнему блоку, ни при каких обстоятельствах не должен был дотянуться до денег в нижнем ящике.
Хитрость механизма в том, что на обратной стороне замка, вместе с мощным стальным ригелем, перемещается жестко приклепанная латунными заклепками специальная защитная шторка. Она тоже стальная, но чуть тоньше ригеля — 1,5 мм. Мало кто знает, но все эти шторки изначально были номерными! На заводе на каждой стальной шторке выбивался индивидуальный номер ключа, который дублировался и на самом ключе. Это был строжайший учет инкассации.
Когда замок закрыт, эта шторка сдвигается и физически, наглухо закрывает доступ к четырем крепежным винтам самого замка! То есть, пока вы не повернете личинку родным ключом, вы физически не сможете подобраться отверткой к крепежу. Пытаться рвать замок силой изнутри — значит безвозвратно изуродовать эту самую защитную шторку.

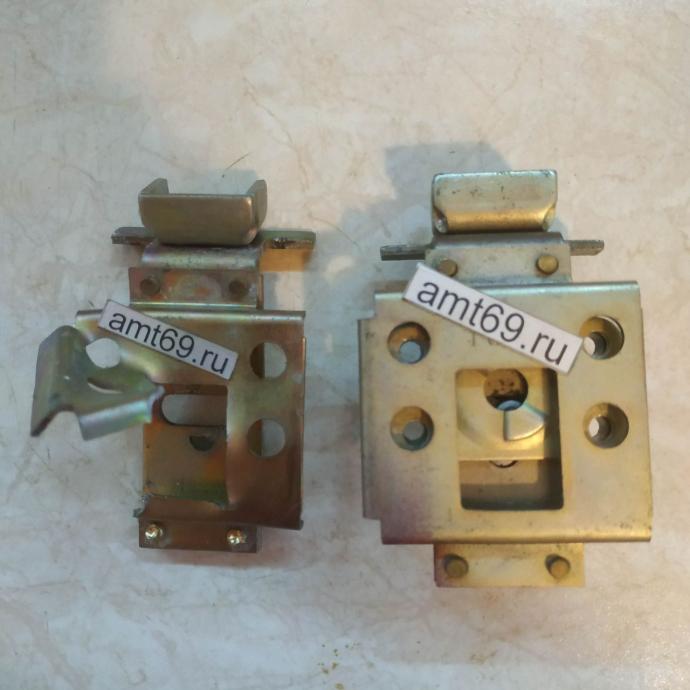

Посмотрите наглядный пример из моей реставрационной практики на фото выше. Справа — оригинальный копилочный замок в сборе, шторка на заклепках стоит на своем месте и наглухо перекрывает круглые отверстия под крепежные винты. А вот слева — результат работы горе-взломщиков, которые пытались отогнуть шторку силой через верхний отсек, чтобы подобраться к винтам. Итог закономерен: латунные заклепки устояли, шторку вывернуло наизнанку, геометрия анодированного ригеля нарушена. Замок безвозвратно уничтожен. А ведь без своей красивой защитной шторки отреставрированный замок выглядит как кот, которому уже абсолютно нечего вылизывать.
Именно поэтому, чтобы не портить редкую бронированную фурнитуру, правый замок копилки нужно аккуратно и гуманно высверлить строго по кругу личинки.
Хирургия силумина: пошаговый гайд по гуманному обходу советской защиты
Но не вздумайте сверлить этот замок «в лоб» строго по центру скважины, как обычную дверную личинку. Советские таксофоностроители прекрасно понимали, что замок будут пытаться сверлить. В те годы еще не существовало карбид-вольфрамовых свёрл и мощных аккумуляторных шуруповертов, поэтому инженеры применили изящное решение: внедрили дисковый секрет (по типу замков Abloy), где самый первый, фронтальный диск выполнен из высокопрочной каленой стали, а все последующие — из мягкой латуни. Пытаясь сверлить по центру, вы просто мгновенно затупите или сломаете свое сверло об этот стальной барьер, который окажется прочнее вашего инструмента.
Мы пойдем хитрым и гуманным реставрационным путем — высверлим силуминовый корпус замка по кругу, полностью обойдя каленый диск.
- Шаг 1: Подготовка инструмента и гениальный шаблон из детства. Нам понадобится шуруповерт и тонкие качественные сверла по металлу диаметром 2, 3 или максимум 4 мм. Наша задача — накернить и разметить точки для сверления не внутри замочной скважины, а строго на видимой силуминовой части корпуса замка, по внешнему радиусу вокруг стальной сердцевины.
💡 Эксклюзивный лайфхак от Музея таксофонов: Как идеально точно определить линию, по которой нужно сверлить силуминовое тело замка, чтобы не уйти в сторону и не запороть каленый диск? Секрет прост: возьмите обычную советскую монету номиналом 2 копейки (желательно ту, что не представляет нумизматической ценности). Приложите её ровно к центру замочной скважины. Кромка «двушки» — это и есть ваша идеальная круговая линия разметки! Накерните точки строго по окружности монеты, убирайте её в сторону и приступайте к работе, не боясь повредить стальной корпус вокруг замка.

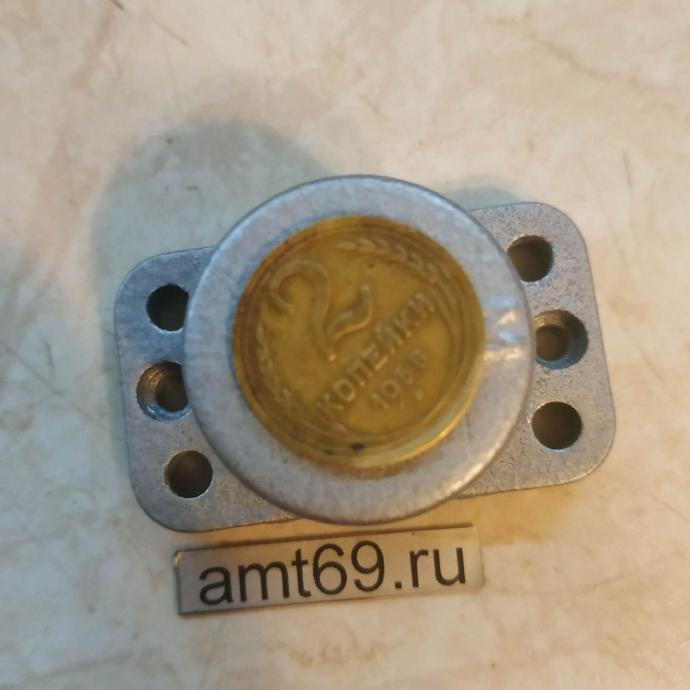

Гениальный круговой кондуктор: советская двухкопеечная монета идеально ложится в центр, показывая безопасную линию для обсверливания силуминового корпуса в обход каленого диска.
- Шаг 2: Высверливание «ромашкой» по кругу. Начинаем аккуратно, на средних оборотах, делать максимально возможное количество отверстий по нашему «монетному» шаблону в силуминовом теле замка. Действовать нужно ювелирно: давим на дрель мягко, без фанатизма. Силумин податлив, но при малейшем перекосе тонкое сверло может уйти в сторону, сорваться в сам замок и намертво сломаться об тот самый первый стальной диск. Делаем отверстия вплотную друг к другу, разрушая внешнее кольцо силуминового корпуса.
- Шаг 3: Разрушение и извлечение кодовых дисков. Когда силуминовое кольцо вокруг каленого диска превратится в решето, откладываем дрель в сторону. Теперь нам нужна аккуратность: берем прочную плоскую отвертку и легкими движениями отламываем остатки силуминовых перемычек корпуса. После этого берем пинцет и аккуратно, один за другим, вынимаем изнутри замка кодовые диски-секреты. Силуминовый замок после такой хирургии, конечно, становится абсолютно непригоден для дальнейшего использования и отправляется на выброс. Но не переживайте: мы полностью выполнили задачу-минимум — сохранили в идеальном состоянии самое ценное, а именно мощный 2,5-мм ригель и его стальную защитную шторку.

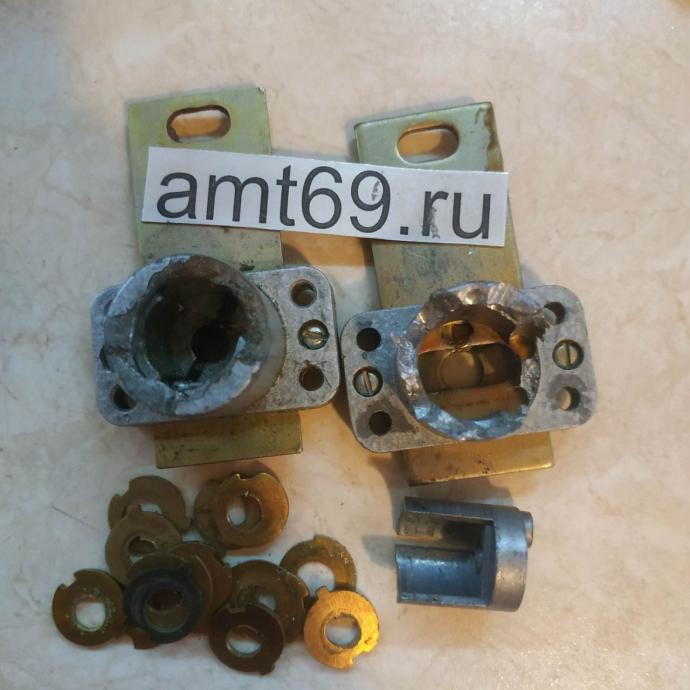

Итог ювелирной работы: корпуса замков обсверлены по кругу и разрушены, секретная часть удалена. Внизу — извлеченный цилиндр личинки и оригинальные латунные диски-секреты, которые больше не заблокируют механизм.
Ювелирная работа: превращаем замок в «вечный» макет под любую отвертку
После бережного вскрытия копилки и демонтажа испорченного замка перед нами встает задача: как установить новый (или донорский левый замок), но избавить себя от вечных поисков дефицитных оригинальных ключей? Мы сделаем так, чтобы замок закрывался намертво, защищая отсек от пыли и сохраняя аутентичный вид, но открывался легким движением обычной плоской отвертки.
Для этого донорский замок нужно частично разобрать и удалить из него всего одну, но самую главную деталь.

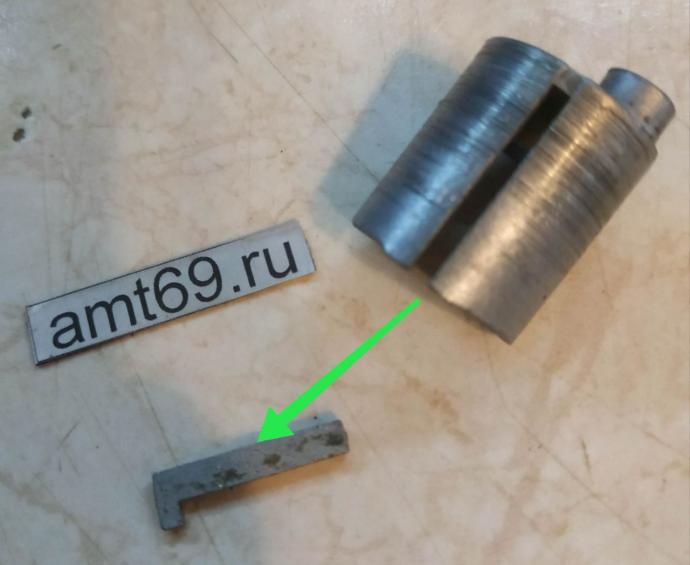

Главный секрет переделки: извлеченная из паза цилиндра стопорная планка (баланс). Без этой детали замок навсегда теряет секретность, но сохраняет прижимную функцию.
Посмотрите на фотографию выше. Когда вы аккуратно вынете из корпуса центральный цилиндр личинки, в его продольном глубоком пазу вы увидите небольшую Г-образную деталь — это стопорный баланс (планка). В большинства замков АМТ-69 этот баланс отлит из мягкого силумина, однако на аппаратах ранних модификаций можно встретить и добротное латунное исполнение.
Посмотрите на фотографию выше. Когда вы аккуратно вынете из корпуса центральный цилиндр личинки, в его продольном глубоком пазу вы увидите небольшую Г-образную деталь — это стопорный баланс (планка). В большинства замков АМТ-69 этот баланс отлит из мягкого силумина, однако на аппаратах ранних модификаций можно встретить и добротное латунное исполнение.
Именно этот баланс отвечает за секретность советского дискового замка. В закрытом состоянии он выступает из цилиндра и блокирует его поворот. Только родной ключ может выстроить внутренние латунные диски так, чтобы они образовали канавку, куда этот баланс сможет утопиться и освободить замок.
Наша реставрационная хитрость феноменально проста: мы берем пинцет и полностью вынимаем этот силуминовый или латунный баланс из паза цилиндра. Сами латунные диски-шайбы внутри личинки при этом можно даже не вытряхивать — без баланса они превращаются в безобидную бутафорию и больше ни на что не влияют.
Собираем замок в обратном порядке без этой детальки, прикручиваем наш спасенный дефицитный правый ригель со шторкой двумя винтиками под шлиц и монтируем узел на стальной корпус таксофона.
Что мы получили в итоге? Внешне замок выглядит как строгий, нетронутый советский оригинал с родной замочной скважиной. Он отлично фиксирует и прижимает дверцу копилки. Но теперь для демонстрации внутренностей таксофона АМТ-69/2 или жетонного АЖТ-69 вам больше не нужны ключи. Достаточно вставить в скважину любую плоскую отвертку, провернуть её, и замок послушно откроется, не испытывая никакого сопротивления!
Такой подход позволяет сохранить исторический облик аппарата, избавив вас от вечных поисков оригинальных ключей, которые в наше время стали огромным дефицитом. Если вам интересна более глубокая техническая начинка АМТ-69 — например, то, как устроен его монетоприемник, почему диаметр монет никогда не проверялся и как заставить его работать в наше время, читайте мой фундаментальный разбор: Монетоприемник таксофона АМТ-69/2: устройство, магнитный фильтр и секреты механики.
