Монетоприемник таксофона АМТ-69/2: устройство, магнитный фильтр и секреты механики
Тип статьи:
Авторская
Источник:
Каждый, кто вырос в СССР, помнит этот звук: бросаешь «двушку» в прорезь серого автомата, она с приятным металлическим звоном летит по лабиринтам механизма, и в трубке появляется заветный гудок. Сегодня у меня в руках бьющееся сердце этого аппарата — оригинальный монетоприемный блок АМТ-69/2.
Я разобрал его изучив до последнего винтика, отряхнул от вековой пыли и готов показать вам шедевр советской инженерной мысли, который работал в режиме «24/7» и на лютом морозе, и в летнюю жару.

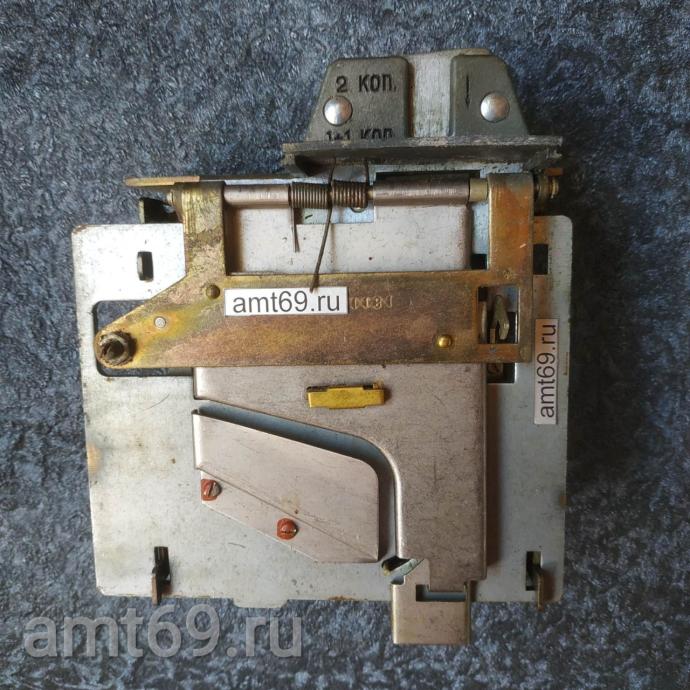

Механическая половина монетного блока АМТ-69/2 в сборе. Сверху видна антивандальная литая накладка, а в центре — прямоугольное латунное крепление первого постоянного магнита для отсечения стальных фальшивок.
Технические характеристики механизма АМТ-69/2
- Базовый номинал: 2 копейки (также принимал две монеты по 1 копейке).
- Материал несущей пластины: никелированная латунь.
- Толщина несущей пластины: 3 мм.
- Защита от подделок и вандализма: литая накладка-калибр, динамический магнитный сепаратор суррогатов, механический балансир веса, герконовая бесконтактная развязка.
Анатомия АМТ-69/2: Механика встречает электронику
Чтобы избавить вас от долгого чтения сухих инструкций и запутанных чертежей, давайте наглядно разберем, как устроен этот механизм. Для начала посмотрите на кинетическую схему, которую я собрал из оригинальных деталей разобранного аппарата. На ней нанесены стрелочки, точно показывающие весь путь монеты от входа до финальной точки.

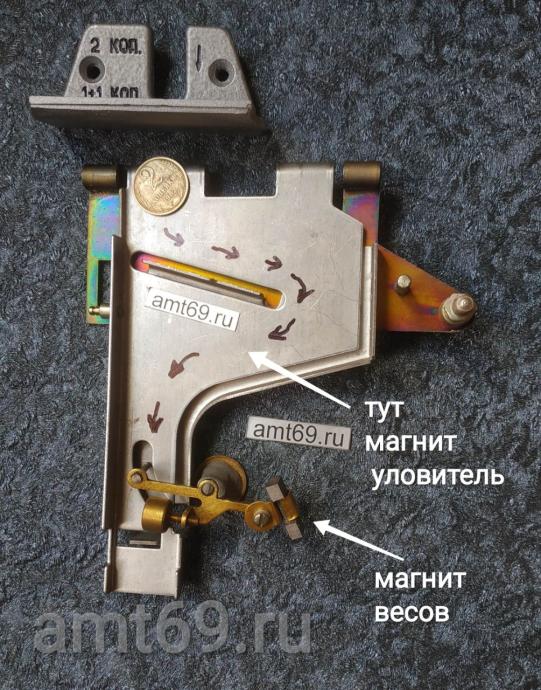

Наглядный макет-схема движения монеты по дорожкам навесного оборудования.
А теперь посмотрите, как эта схема выглядит в металле, когда монетный блок АМТ-69/2 раскрывается как книга на две свои основные половины: механическую навесную часть и электромеханическую плату связи.

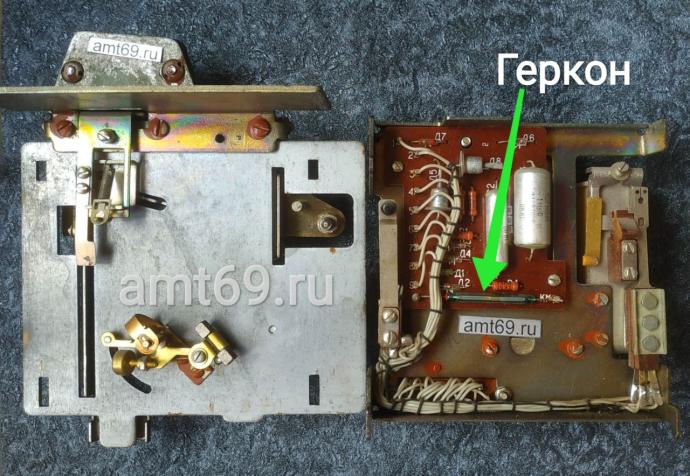

Анатомия АМТ-69/2 в раскрытом виде: слева — механическая плита с весами-балансиром, справа — электромеханическая плата. Зеленая стрелка указывает на геркон.
Пользуясь этой визуальной подсказкой, легко проследить изящную логику советских инженеров:
- Сверху монета проходит сквозь литую накладку-калибр.
- Попадая в механическую часть, она катится по внутреннему треку.
- В середине пути под дорожкой скрывается первый рубеж обороны — магнит-уловитель. Он намертво стопорит железные фальшивки.
- Настоящая латунная монета катится дальше и падает на коромысло механических весов в левой нижней части.
- Весы под весом монеты уходят вниз, а противоположное плечо коромысла поднимает вверх постоянный магнит, который приближается к геркону на правой плате и замыкает цепь.
А теперь разберем каждый узел этой красивой инженерной схемы подробно.
Нулевой рубеж: накладка «2 коп. 1+1 коп.» и антивандальная броня
Прежде чем монета попадет во внутренний лабиринт, она должна пройти сквозь деталь, которую видел абсолютно каждый советский человек. Это внешняя литая накладка монетоприемника — та самая торчащая сверху таксофона деталь с рельефной надписью «2 коп. 1+1 коп.».
Конструкторы понимали, что её будут ковырять ножами, бить тяжелыми предметами и пытаться сорвать. Поэтому накладка намертво прикручена на два антивандальных безшлицевых круглых винта, и хитрые гайки с обратной стороны, непосредственно к основной пластине монетного блока. Сама основа блока — это монументальная пластина из никелированной латуни толщиной целых 3 миллиметра! На ней, как на жестком скелете, собран весь остальной механизм. Такой запас прочности позволял монетоприемнику выдерживать колоссальные нагрузки на оживленных улицах.
При реставрации монетного блока этот узел всегда подкидывает сюрпризы. По заводу для откручивания этих хитрых безшлицевых гаек существовал специальный ключ, но в арсенале обычного коллекционера его, как правило, нет. Мой ответ на эту техническую проблему достаточно прост — я использую более универсальный инструмент. Для этих целей идеально подходит обычный съёмник стопорных колец. Его острые носики прекрасно подгоняются под нужный размер отверстий в гайке, надежно фиксируются и позволяют без проблем открутить антивандальный крепеж, не повредив исторический металл.
Первый рубеж обороны: динамический магнитный сепаратор суррогатов
В ход у хулиганов шло всё: шайбы, пивные пробки, выточенные из железа кругляки. Если суррогат по габаритам пролезал сквозь прорезь накладки (которая физически отсекала слишком толстые предметы), в дело вступал первый внутренний фильтр.
В узкий канал хода монеты встроен мощный постоянный магнит (его прямоугольное латунное крепление хорошо видно по центру на первом фото блока в сборе). Работало это гениально. Настоящая советская 2-копеечная монета чеканилась из марганцовистой латуни (сплав ЛМц58-2). Она немагнитная. Монета пролетала мимо магнита, даже не замечая его. Но если хулиган пытался бросить железную шайбу или стальной суррогат подходящего размера — магнит намертво «ловил» железку прямо в канале.
Казалось бы, застрявшая шайба должна заблокировать монетный канал навсегда, выведя таксофон из строя до приезда мастера. Но АМТ-69 проектировали гениальные советские инженеры, которые заложили в конструкцию систему динамического самоочищения.
Магнит работает внутри канала не напрямую, а через специальную магнитопроводящую пластину. Всё металлическое притягивается к ней со стороны монетного трека. Однако фальшивка не остается висеть там вечно. В тот момент, когда разговор окончен, абонент вешает трубку на «рога» таксофона и происходит финальное кассирование монеты (её физический сброс в копилку), внутренний механизм раздвигается. Улавливающий магнит физически отдаляется от монетного канала, пластина мгновенно размагничивается, и пойманный железный мусор под собственным весом сбрасывается вниз — по сути, в ту же самую копилку.
Именно поэтому уличный таксофон было практически невозможно вывести из строя, даже если хулиганы пытались намеренно «перекормить» его до тошноты металлическими шайбами подходящего диаметра. При первом же цикле повешения трубки аппарат выплевывал весь мусор в накопитель и снова был готов к работе. При реставрации таких блоков внутри каналов редко находишь застрявший металл — механика очищала себя сама десятилетиями.
Разрушаем интернет-миф: почему таксофон АМТ-69 НЕ проверял диаметр монеты
Если вы откроете большинство статей в интернете или даже Википедию, вы везде наткнетесь на одну и ту же скопированную фразу: «Таксофон АМТ-69 определял номинал по диаметру, весу и сплаву...».
Как создатель Музея таксофонов, официально заявляю: это абсолютный бред сивой кобылы! Диаметр монеты внутри механизма не проверялся вообще. Советские инженеры пошли по гораздо более изящному и простому пути, сделав ставку строго на вес.

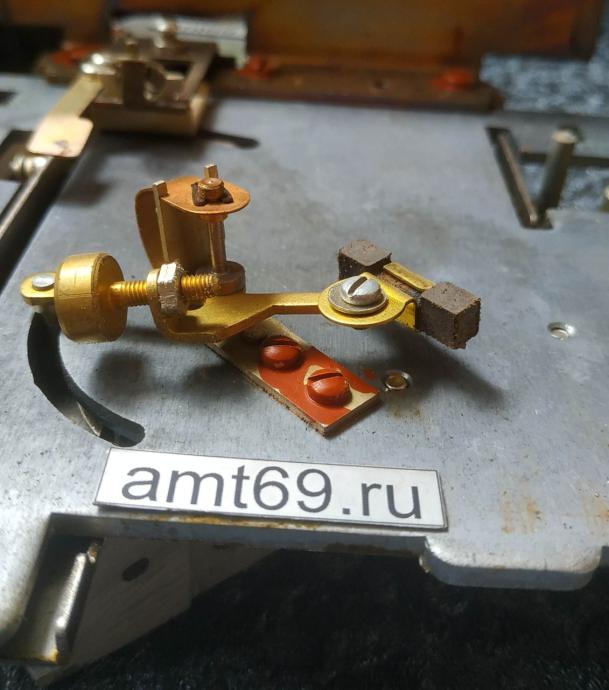

Латунное коромысло весов-балансира. Справа на плече закреплен брусок постоянного магнита.
А теперь давайте включим простую математику из советского детства, которую многие напрочь забыли. Вспомните надпись на литой накладке: «2 коп. 1+1 коп.».
Все монеты позднего СССР обладали уникальным свойством: их вес в граммах равнялся их номиналу. 1 копейка весила ровно 1 грамм. 2 копейки весили ровно 2 грамма. Механические весы в монетном блоке АМТ-69/2 были настроены строго на вес в 2 грамма.
Когда вы бросали «двушку», весы получали свои 2 грамма, коромысло наклонялось, и звонок проходил. Но если у вас не было двух копеек, вы бросали копейку — весы не реагировали (1 грамма мало), монета зависала на коромысле. Вы бросали вторую копейку, она падала сверху на первую. Запускалась прожженная уличная арифметика: 1 грамм + 1 грамм = 2 грамма. Весы получали нужную массу, срабатывали, и обе монеты дружно летели в накопитель.
Если бы таксофон проверял диаметр — этот трюк с двумя маленькими однокопеечными монетами вместо одной большой двухкопеечной был бы физически невозможен!
В теории и по старым советским ГОСТам оси весов, вероятно, должны быть смазаны специальным приборным маслом. Но гениальность конструкции советских инженеров в том, что они практически полностью исключили трение в этом узле. Ось весов представляет собой стальную обоюдоострую иглу, которая упирается своими концами в медные микрочашки. Это классический принцип работы ювелирных или лабораторных весов высокой точности. Такой узел при реставрации, конечно, можно слегка обновить, но по факту он и без всякой смазки является практически вечным и не подвержен износу.
Механика встречает электронику: тайная роль геркона
Связующим звеном между двумя половинами блока выступал еще один постоянный магнит (не путайте его с первым магнитом-сепаратором во входном канале). Этот второй магнит был закреплен прямо на правом плече коромысла весов (вы можете отчетливо рассмотреть эти черные прямоугольные бруски на фотографии коромысла выше).
В интернете часто пишут, будто пролетающая монета физически задевала и замыкала какие-то открытые контакты. Это очередное заблуждение. В условиях уличной сырости, пыли и окисления открытые контакты вышли бы из строя через неделю работы. Советские инженеры элегантно изолировали механику от электрики.
Когда на весы падала законная монета весом в 2 грамма, плечо с магнитом поднималось вверх. В этот момент магнит подходил вплотную к закрепленному на электронной половине блока геркону.

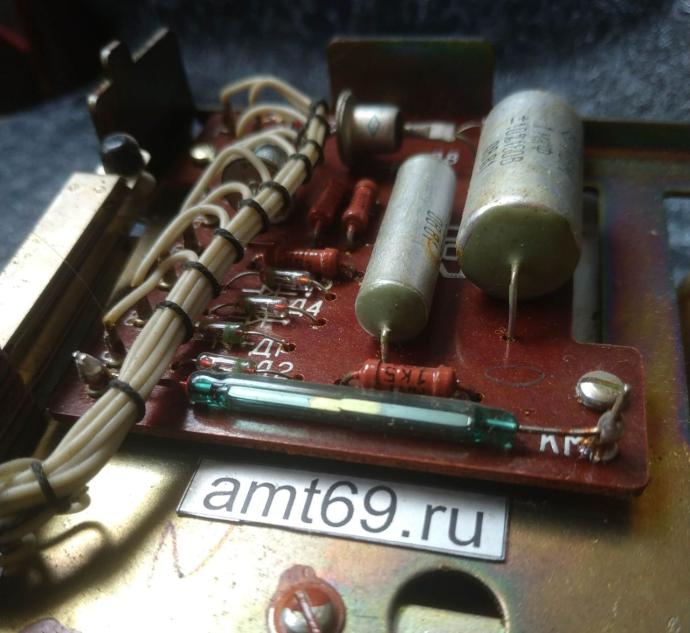

Оригинальный стеклянный геркон на гетинаксовой плате электронной половины блока.
Геркон (герметизированный контакт) — это запаянная стеклянная колбочка с ферромагнитными контактами внутри. Как только магнит коромысла подходил вплотную, контакты внутри стеклянной колбы под действием магнитного поля бесконтактно замыкались. Именно через геркон электронная плата таксофона получала четкий, защищенный от дребезга и уличной грязи сигнал: «2 копейки на весах, всё корректно».
За всю мою многолетнюю практику реставрации стеклянные герконы советского производства ни разу не подвели. Они сами по себе никогда не ломаются, я ни разу не встречал сгоревшего или уставшего от времени элемента. Вывод прост — советский геркон абсолютно вечный благодаря полной герметичности и отсутствию контакта с внешней средой.
Главный секрет СССР: почему таксофон всегда был бесплатным?
Из этого принципа работы вытекает потрясающий факт, о котором мало кто задумывался. Советский таксофон АМТ-69 по своей сути всегда был бесплатным!
Когда вы снимали трубку и набирали номер, линия уже была активна. Вы могли идеально слышать собеседника на том конце провода, даже не бросая монету. Деньги списывались не за сам факт соединения. Срабатывание геркона от веса монеты подавало сигнал электронике лишь на включение угольного микрофона в вашей трубке. Без монеты вы слышали всех, а вас не слышал никто. Брошенная «двушка» просто открывала ваш микрофон для диалога.
Кстати, именно на этой электромеханической особенности блокировки микрофона был основан самый продвинутый детский лайфхак того времени. Продвинутые пацаны, дружившие с физикой, обходили внутреннее реле с помощью обычной канцелярской скрепки, замыкая ламель микрофона напрямую на массу заземленного корпуса. Подробно этот легендарный метод «бесплатного межгорода» с точки зрения физики я разобрал в статье: Аналоговый фрикинг в СССР: как обмануть АМТ-69 .
Таксофонный лайфхак: как позвонить за 10 копеек, если очень нужно
В советском городском фольклоре всегда ценилась таксофонная взаимовыручка. «Стрельнуть» у случайного прохожего заветную «двушку» на звонок было абсолютной нормой. Но что делать, если на дворе глубокая ночь, хлещет дождь, улицы абсолютно безлюдны, а позвонить нужно во что бы то ни стало?
Здесь в дело вступала хитрость советских граждан. Если в кармане не было двух копеек, но лежал «гривенник» — монета номиналом 10 копеек, — вы могли совершить звонок. С экономической точки зрения это было безумием (переплата в 5 раз!), но когда вопрос стоял ребром, о копейках никто не думал. Я сам в далеких 80-х и 90-х годах не раз успешно пользовался этим методом, когда в кармане не оказывалось нужной двухкопеечной монеты, так что схема проверена временем и работает безотказно.
Как мы уже выяснили, балансир в АМТ-69/2 был откалиброван на вес. Советский гривенник чеканился из медно-никелевого сплава и имел нормативный вес ровно 1,6 грамма.
Для точных лабораторных весов разница с 2-граммовой монетой огромна. Но для уличного таксофонного коромысла, годами работавшего в условиях вибраций, пыли и перепадов температур, 1,6 грамма оказывались в пределах допустимой погрешности. Пролетев сквозь входную накладку (толщина 10 копеек всего 1,1 мм) и миновав постоянный магнит (монета немагнитная), гривенник падал на весы. Своей массой в 1,6 грамма он продавливал коромысло на стальной игле, магнит поднимался к геркону, контакты внутри стеклянной колбы замыкались, и автомат послушно включал микрофон!
Эволюция монетных блоков АМТ-69
Модель АМТ-69/2 под две копейки — это классика городских улиц. Однако под разные задачи и эпохи выпускались другие модификации этого узла. Чтобы не превращать эту статью в бесконечную простыню, я делаю серию подробных разборов. Совсем скоро на сайте появятся статьи про:
- Монетоприемник АМТ-69/15 (междугородний, под 15 копеек).
- Монетоприемник АМТ-69/5 (под 5 копеек).
- Жетонный механизм АЖТ-69 (когда копейки обесценились и ввели жетоны).
Второе дыхание советской механики:
Разобравшись с устройством монетоприемника, вы можете вдохнуть в аппарат новую жизнь и адаптировать его под современные стандарты связи. Эксперты нашего музея подготовили подробные технические руководства по модернизации:
- Для сотовых сетей: подробный разбор схем, подбора шлюзов и логики работы оригинального диска номеронабирателя в статье как устроен правильный таксофон АМТ-69 GSM СССР .
- Для цифровой телефонии: пошаговое руководство, схемы интеграции и настройка логики сброса линии при переделке таксофона АМТ-69 на VoIP (IP-телефонию) .
⚠️ Помните: настоящая музейная реставрация и модернизация всегда сохраняют аутентичную функцию монетоприемника и блокировку линии до падения 2 копеек!
