Монетоприемник таксофона АМТ-69/15 на 15 копеек: устройство, кинематика секреты межгорода СССР
Тип статьи:
Авторская
Источник:
Начну издалека. В те далекие времена, когда небо было голубее, а трава зеленее, я еще не был создателем Музея таксофонов мира. Я был обычным ребенком, который искренне верил в Деда Мороза. В ту пору таксофоны являлись неотъемлемой частью повседневной жизни советских граждан — примерно такой же, какой сейчас для многих стали Ю-труба или Запретограм.
В основном на улицах встречались аппараты за 2 копейки. Если выражаться сухим номенклатурным гостовским языком, это была модификация АМТ-69/2, что в переводе на понятный человеческий означает: Автоматический Монетный Таксофон образца 1969 года с монетным блоком под номинал 2 копейки СССР. О таком «двухкопеечнике», а точнее о его монетном блоке, я уже подробно, со всей кинематикой работы, рассказал в статье Монетоприемник таксофона АМТ-69/2: устройство, магнитный фильтр и секреты механики. Сегодня же я хочу поговорить о его старшем брате — таксофоне под 15 копеек.
«Пятнашка» в те годы была по-настоящему магической монеткой. В своем неразменном виде она открывала двери сразу к двум советским чудесам. Первое чудо было детским: именно от 15 копеек работали монеториемники игровых автоматов, установленные в легендарные советские игровые автоматы вроде «Морского боя» или «Снайпера». А вот второе чудо — это связь. Это те самые междугородние таксофоны, которые на современном языке я бы назвал предвестниками роуминга. Они стояли на почтах и переговорных пунктах внутри массивных деревянных кабинок. Внешне эти аппараты выглядели как самые обычные, привычные всем серые АМТ-69, однако монетный блок внутри них был спроектирован строго под 15 копеек.

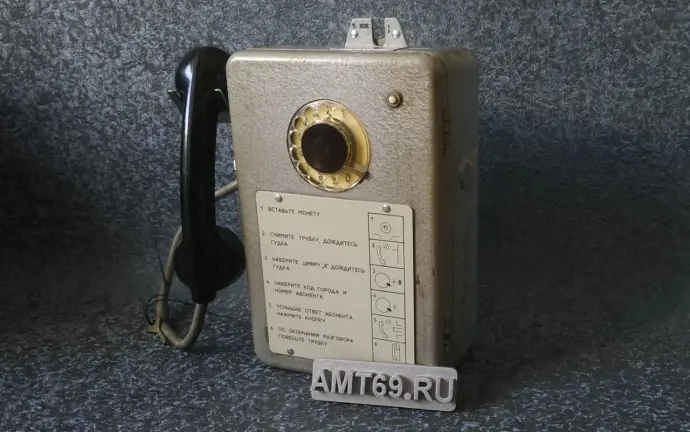

На фото: таксофон АМТ-69/15 из переговорного пункта связи СССР. Обратите внимание на надпись «15 коп.» на верхней литой накладке и специфическую инструкцию на корпусе.
Для тех, кто совсем глубоко в танке, я сфотографировал в своей коллекции оригинальный таксофон из переговорного пункта СССР — того самого места, где на входе в здание красовалась вывеска «Почта. Телеграф. Телефон».
Взгляните на снимок выше. Перед вами классический стальной корпус, окрашенный в заводскую молотково-серую эмаль, тяжелая черная карболитовая трубка на рычаге и дисковый номеронабиратель. Обыватель, проходя мимо, даже не заметил бы подвоха, спутав его с городским автоматом. Однако дьявол, как всегда, кроется в деталях. На самом верху корпуса гордо торчит монетоприемник с четкой штамповкой на накладке «15 коп.», а на передней панели закреплена совершенно другая инструкция. Здесь пошагово расписан алгоритм, от которого у современного человека, привыкшего к смартфонам, пойдет кругом голова: вставьте монету, снимите трубку, наберите цифру «8», дождитесь гудка, а после ответа абонента — нажмите специальную кнопку. Чтобы понять, зачем инженерам понадобились такие сложности и как эта магия работала изнутри, нам нужно залезть под капот.

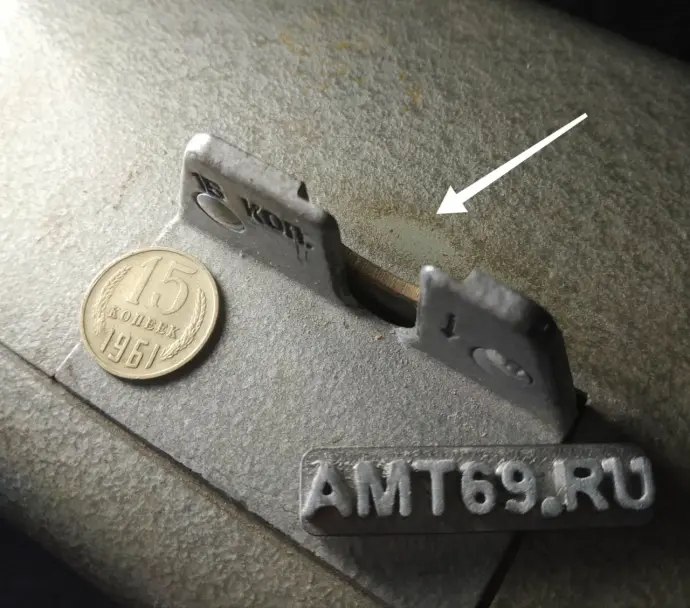

На фото: крупный план монетоприемника АМТ-69/15. Стрелкой отмечено характерное место, где советские граждане годами протирали краску до голого металла, придерживая монету пальцами.
Если вы внимательно посмотрите на самое первое фото аппарата в сборе, то можете заметить одну странную деталь:
у верхней литой накладки монетоприемника как бы наполовину отсутствует задняя стенка. И сделано это было совершенно не просто так.
Дело в том, что советские таксофоны частенько грешили капризным характером и могли запросто проглотить монету вообще без всякого повода. Иногда внутренняя шторка монетного канала банально не возвращалась в исходное положение после предыдущего звонка, и тракт оставался открытым.
Если в этот момент невнимательный человек бросал «пятнашку» сразу, аппарат мог её, как бы это выразиться помягче, просто украсть.
Поэтому опытный советский человек никогда бездумно не кидал деньги в прорезь. Монету всегда аккуратно обязательно придерживали пальцами, проверяя, уперлась ли она в зарытую шторку, что бы со свистом не улетела в недра автомата. Благо, конструкторы выпилили заднюю стенку накладки полукругом. Вряд ли они делали это специально для удобства граждан — скорее всего, оптимизировали что-то, но факт остается фактом.
И этот факт наглядно запечатлен на фотографии выше: посмотрите на отчетливый полукруглый след протертой краски прямо за монетоприемником, на который я указал стрелкой. За десятилетия работы на переговорном пункте тысячи человеческих пальцев отполировали эту суровую молотковую эмаль практически до голого металла.

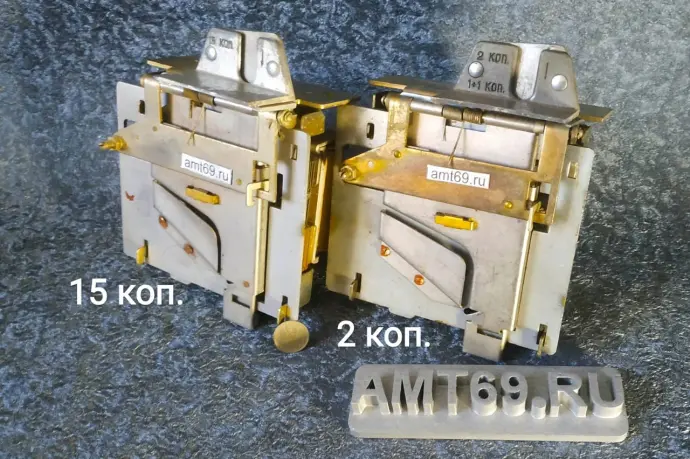

На фото: монетный блок АМТ-69/15 под 15 копеек (слева) и блок АМТ-69/2 под 2 копейки (справа). Общий вид со стороны механических плит.
Для лучшего понимания на протяжении всей этой статьи я буду визуально сравнивать два монетных блока — на 15 копеек и на 2 копейки. Ввиду того, что в моем Музее таксофонов собраны абсолютно все существующие разновидности этих узлов, для сегодняшнего обзора я специально подобрал оба блока в их первозданном виде — без выпилов задней стенки накладки. Так вам будет гораздо проще оценить их конструктивное сходство и понять базовую логику инженеров.
Электрическая часть у этих съемных модулей практически идентична и полностью взаимозаменяема, а вот в механической навеске скрываются серьезные конструктивные различия. Если просто бегло посмотреть на стоящие рядом в одном кадре блоки, то у неподготовленного человека может сложиться полное ощущение, что они абсолютно одинаковы.
Металл основы, крепежные ушки, общая компоновка — всё кажется близнецовым. Однако это не более чем иллюзия. Далее я пошагово развенчаю этот миф и покажу, где именно Пермский телефонный завод провел границу между городским тарифом и суровым советским межгородом.

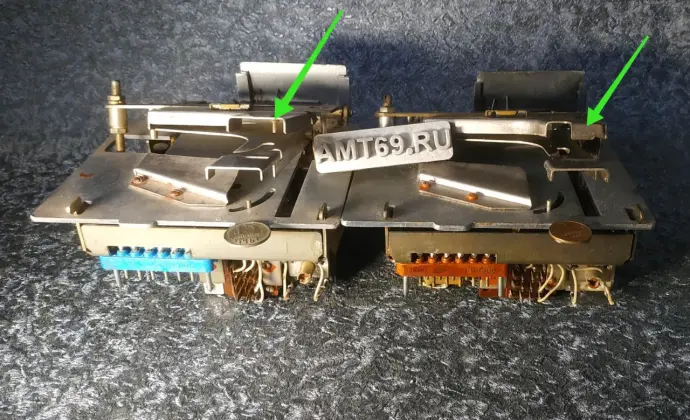

На фото: монетные каналы изнутри. Слева — вертикальный латунный штырек на 15-копеечном блоке, справа — широкая шторка на двухкопеечном. На важные моменты я указал зелеными стрелками.
На этом фото я, даже не разбирая блоки до конца, слегка приоткрыл их верхние платы и специально подобрал ракурс таким образом, чтобы вы могли наглядно увидеть самое важное внутреннее отличие между монетными механизмами на 2 и 15 копеек.
Посмотрите внимательно на места, куда указывают зеленые стрелки. На пятнадцатикопеечном блоке (он лежит слева) в качестве ограничителя установлен аккуратный вертикальный латунный штырек диаметром всего 2 миллиметра. А вот на привычном двухкопеечнике справа инженеры применили совсем другую форму: там стоит массивная стальная пластина. Точнее, это особый загнутый край верхней подпружиненной пластины монетовода, который выполняет роль широкой шторки монетного канала шириной целых 10 миллиметров.
Зачем понадобилось такое серьезное изменение в геометрии столь мелкого узла? Чтобы это понять, нам нужно рассмотреть эти элементы поближе. Ниже я покажу эти детали уже в полностью снятом состоянии, и мы детально разберем физику их работы.

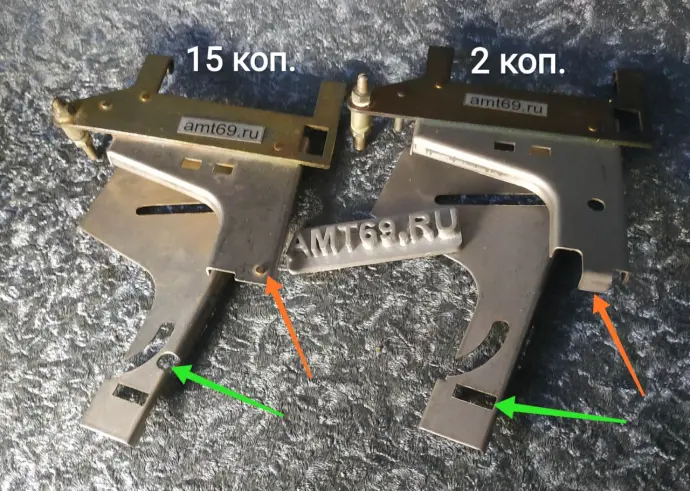

На фото: откидные части монетных каналов. Слева — плата АМТ-69/15 с латунным штырьком, справа — плата АМТ-69/2 с широким загибом-шторкой. Цветовые стрелки указывают на ответные элементы кинематики.
После того как вы увидели блоки в сборе, приступим к настоящему «музейному вандализму» — разумеется, в самом хорошем смысле этого слова, если у этого выражения вообще есть хорошее понимание. Но думаю, коллеги-коллекционеры меня поймут: все эти манипуляции делаются исключительно во благо сохранения истории советской таксофонной связи, которая как раз и складывается из таких вот мелких инженерных крупиц.
Я полностью демонтировал откидные платы монетопроводов и положил их рядом. На получившемся снимке я разноцветными стрелками наглядно пометил те самые «штырьки» и «дырочки», о которых мы говорили чуть выше. Думаю, даже тем моим читателям, кто в школе уже не застал полноценных уроков труда (на которых девочки пекли пироги и шили фартуки, а мальчики точили, пилили и осваивали суровые токарные станки), по этой фотографии сразу станет кристально понятно, что, куда и как входило в этой конструкции. Красные стрелки указывают на главные ограничители каналов (штырек и шторку), а зеленые — на калибровочные вырезы в нижних частях плат. А вот зачем инженеры Пермского телефонного завода огород городить с такой разной геометрией заслонок и отверстий, я подробно расскажу в следующем абзаце.
Размер имеет значение

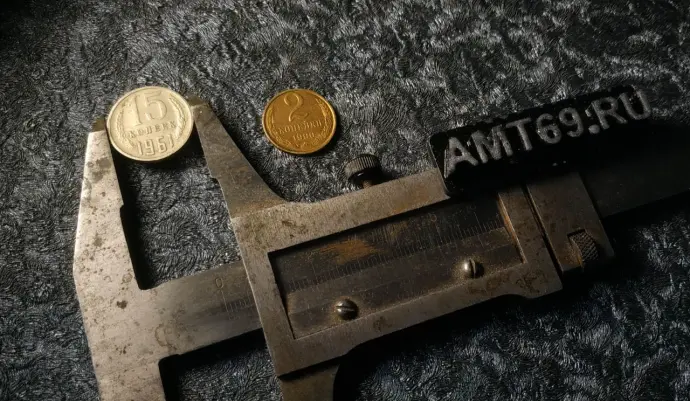

На фото: наглядная разница в габаритах советских монет. В губках старого штангенциркуля зажата «пятнашка» диаметром почти 20 мм, а рядом лежит значительно более мелкая «двушка».
Вот мы плавно и подошли к главной инженерной загадке, а точнее — к ее разгадке.
Давайте вспомним физику работы городского автомата. Как я уже доказал в своей прошлой статье, в монетных блоках таксофонов СССР на две копейки критически важную роль играл исключительно вес. Внутреннему коромыслу весов требовалось получить строго 2 грамма массы, чтобы наклониться, поднять магнит к геркону и включить микрофон. Городской блок работал по накопительной системе: он запросто принимал как законную «двушку» одной монетой, так и две копейки по отдельности (1 грамм + 1 грамм = 2 грамма).
А вот в междугороднем блоке на 15 копеек инженеры применили принципиально иную логику. Здесь важнейшим входным параметром стал именно диаметр монеты! Настоящая советская «пятнашка» имела диаметр 19,56 миллиметра — это почти на 2 миллиметра больше, чем у двухкопеечной монеты.
Именно под этот размер и был рассчитан тот самый латунный штырек.
Работало это гениально: если хитрый гражданин пытался бросить в междугородний автомат обычную легкую «двушку», она из-за меньшего диаметра со свистом пролетала мимо штырька напрямую в копилку, даже не коснувшись коромысла весов. Но когда в канал катилась законная 15-копеечная монета, она своей широкой гранью гарантированно задевала этот латунный штырек, который механически уводил рычаг и активировал весы.
Зачем же конструкторам понадобилось так кардинально менять схему и полностью отказываться от проверенной годами накопительной системы «двушки»?
Ответ кроется в банальной экономике и защите от фрикинга. Советская монета номиналом 15 копеек весила ровно 2,5 грамма. Если бы инженеры оставили блок чисто весовым, без калибровки по диаметру штырьком, советские люди мгновенно бы смекнули, как обмануть систему.
Народ быстро понял бы, что на межгород можно звонить не за 15 копеек, а в разы дешевле! Достаточно было бы закинуть в прорезь комбинацию монет 2 копейки (2 грамма) + 1 копейка (1 грамм), что в сумме дало бы 3 грамма. Весы бы от такой массы гарантированно сработали, а казна переговорного пункта недосчиталась бы огромных денег. Штырек стал жестким механическим барьером, который требовал от монеты строго определенного «роста», а не только веса.
Покупателям на заметку: как не купить «Франкенштейна» на Авито
В заключение хочется добавить один критически важный совет от Музея таксофонов мира. Сейчас, когда за окном уже близится к концу 2026 год, а совсем скоро нагрянет новый, 2027-й год Огненного Козла, многие наверняка захотят сделать себе или близким крутой ретро-подарок. Поиск аутентичного аппарата на барахолках вроде Авито, Мешка или Юлы — дело увлекательное, но рискованное. Если ваша цель — купить таксофон именно исторически подлинный, оригинальный аппарат, а не собранного на коленке «Франкенштейна» от местных творческих фантазеров, смотреть нужно в первую очередь на монетный блок. Если честно я не вижу особой сложности собрать или преребрать таксофон своими руками, особенно если прочитать мою подробную инструкцию: Реставрация таксофона АМТ-69 своими руками: пошаговое руководство с фото
Как безошибочно отличить друг от друга блоки на 2 и 15 копеек, вы из моей статьи уже прекрасно знаете.
Но на рынке массово встречается еще одна скрытая угроза — поздние блоки под жетоны от таксофона АЖТ-69, которые ставились во времена гиперинфляции девяностых. По своей внутренней кинематике жетонный блок АЖТ-69 очень похож на классический двухкопеечный. Однако у него есть одно ключевое отличие, которое легко обнаружить даже без вскрытия таксофона.

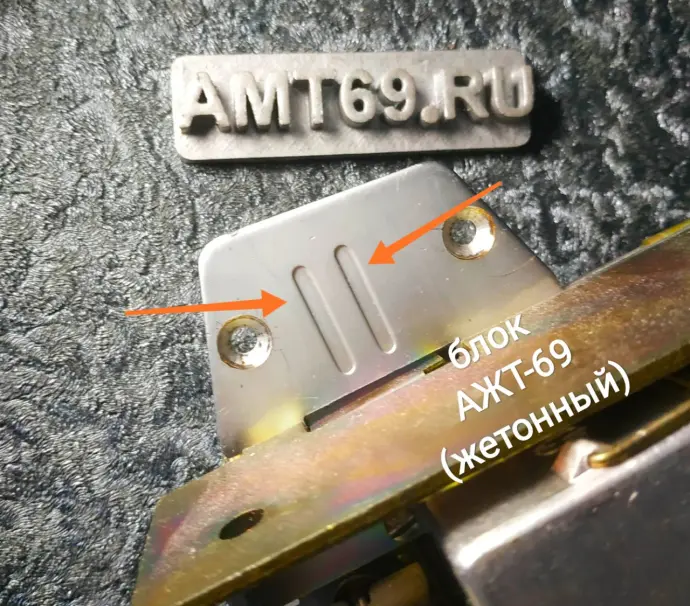

На фото: элемент жетонного блока АЖТ-69 из коллекции Музея. Оранжевыми стрелками отмечены те самые заводские канавки на тыльной стороне стальной пластины.
Внимательно посмотрите на снимок выше. На блоках, изначально разработанных на заводе под жетоны, с тыльной стороны торчащей наружу пластины всегда отчетливо видны две вертикальные углубленные канавки. С лицевой стороны эти выштамповки хитрые продавцы перед продажей могут сошкурить, а следы кустарно закрасить, выдавая блок за редкий советский оригинал. Но вот шпаклевать и выравнивать незаметную тыльную сторону «колхозникам», как правило, банально лень.
А если на барахолке вам встретится уж очень хитрый и не ленивый «Огненный козел», который не пожалел шпаклевки и идеально вывел геометрию — знайте главный секрет.
Сама основная пластина (та самая монументальная деталь, которая торчит из корпуса таксофона) в аутентичных советских монетных блоках под монеты СССР всегда изготавливалась из немагнитной латуни толщиной 3 мм. А вот в поздних жетонных блоках эпохи девяностых она уже была сугубо стальной. Как говорится, на каждого хитрого козла всегда найдется подготовленный покупатель с магнитом. Пользуйтесь этим проверенным музейным лайфхаком, внимательно изучайте железо перед покупкой, и пусть в ваших коллекциях будет только настоящая, честная история советской связи!
Вместо послесловия: магия кино и экспертиза Музея
Если вам вдруг понадобится точно определить, какого именно года выпуска ваш таксофон АМТ-69, то самый надежный способ — написать мне в Telegram-канал @PayphoneMSK и скинуть туда его подробные фотографии. Я с высокой долей вероятности смогу четко назвать год рождения вашего аппарата.
Почему я говорю «с высокой долей вероятности», а не утверждаю это сразу со стопроцентной уверенностью? Поясню.
На рынке в теории вполне может всплыть таксофон, который я сам лично когда-то переделывал по техническому заданию от людей кинематографических профессий. Проще говоря — для съемок в кино. В таких сценариях часто бывает жестко прописано, под какой именно исторический год на экране должен выглядеть уличный аппарат. А уж поверьте мне на слово: я могу замаскировать и состарить абсолютно любой таксофон под любую нужную эпоху, да так искусно, что сам с первого взгляда не смогу с ходу отличить свой же новодел от оригинала.
Да-да, иногда ради искусства мне приходится делать такие исторические «подделки», ведь кинематограф — это по своей сути великий обман.
Но обман благородный и идущий на пользу достоверности кадра.
Хотя, как бы киношники ни старались, киноляпы были, есть и будут всегда. Напоследок поделюсь моим самым любимым таксофонным киноляпом из культового советского фильма «Место встречи изменить нельзя». Помните вторую серию, где мальчик бежит к телефонной будке, чтобы вызвать милицию и сообщить о банде? По сценарию на дворе стоит суровый послевоенный 1945 год. Однако внимательный взгляд коллекционера сразу заметит, что паренек совершает звонок по аппарату АМТ-47, который пошел в серию и появился на улицах советских городов только в 1947 году. Вот из таких удивительных парадоксов и мелочей и складывается наша история связи — изучайте её вместе со мной, подписывайтесь на канал и до встречи в новых материалах! ;-)
