Кодовый замок таксофона Siemens и секреты сейфовой механики

Каждый уличный таксофон по своей сути — это компактный, но очень суровый сейф. Его задача — сутками стоять на темной улице и защищать монеты от местных хулиганов и профессиональных охотников за чужим металлом. Но сегодня мы заглянем глубже привычных стандартов и разберем замки, от которых плачут медвежатники. А начнем с абсолютной экзотики, которая для 99% людей прозвучит как фантастика.



Многие начинающие коллекционеры и любители ретро-декора часто задают мне один вполне логичный вопрос: «Как открыть таксофон без ключа?». Ситуация-то классическая: мониторил человек онлайн-барахолки вроде Авито, нашел шикарный, красивый аппарат в идеальном сохране, сторговался, привез домой, а он — БАЦ! — и закрыт намертво, а ключей у продавца отродясь не было. Что делать?

Конечно же, новоиспеченный владелец идет с этим вопросом в Гугл, Яндекс или еще куда-то. А ответ на него в сети, мягко говоря, крайне неоднозначен. Но что, если я вам скажу, что уличный таксофон действительно можно легко открыть вообще без ключа? Но с одной маленькой оговоркой: только тот аппарат, в котором этот самый ключ изначально не предусмотрен конструкцией ха-ха-ха!

Настало время раскрыть карты. Перед нами уникальный экспонат коллекции — немецкий таксофон Siemens. Его главное инженерное чудо скрывается в системе защиты внутренностей от внешних посягательств и надругательств.
Немцы решили полностью отказаться от классического железного ключа. Почему? Потому что обычный ключ можно украсть, потерять или сделать с него слепок.

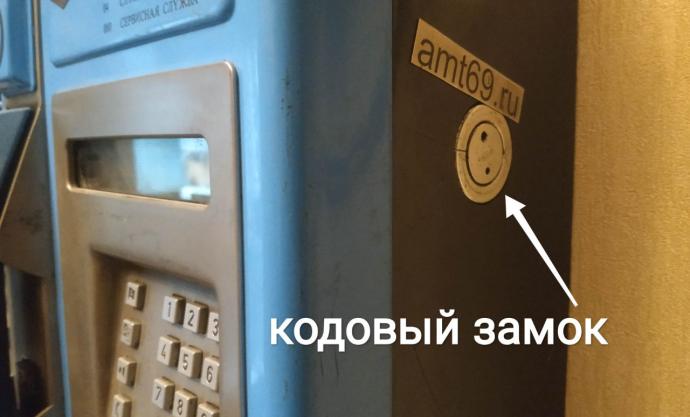

На фото: Вместо скважины — глухой металл. Секретный кодовый замок на боковой броне таксофона Siemens.

Вместо этого инженеры Siemens оснастили аппарат компактным механическим кодовым замком. В комплекте к нему идет съемный шифровый ключ, который, по сути, представляет собой круглый лимб на пост-магните. Инкассатор или мастер не носит в кармане пуд железа — он носит один компактный «диск» зная наизусть код. Магнитный лимб примагничивается к замку таксофона, техник выставляет секретную кодовую комбинацию, и только тогда неприступный сейф открывает доступ к деньгам или электронике. Без этого диска таксофон превращается в монолитный кусок металла, к которому даже не понятно, с какой стороны подступиться.

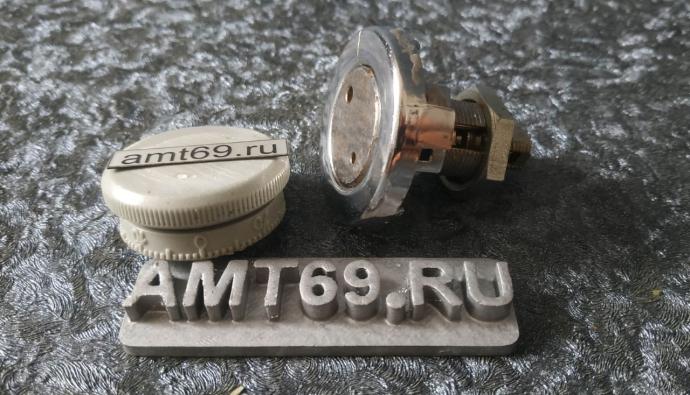

На фото: Анатомия секретки Siemens. Слева — съемный кодовый лимб со шкалой, справа — сам замок, извлеченный из таксофона.

Рассказ о немецких секретах был бы неполным и похожим на унылый пересказ Википедии от очередного сетевого ИИ-теоретика. Музей таксофонов мира привык доказывать всё на практике. Специально для этой статьи я взял настоящую американскую классику — сейфовый лимбовый замок Sargent & Greenleaf (S&G), полностью разобрал его до винтика и сфотографировал с максимального удобного для понимания ракурса.

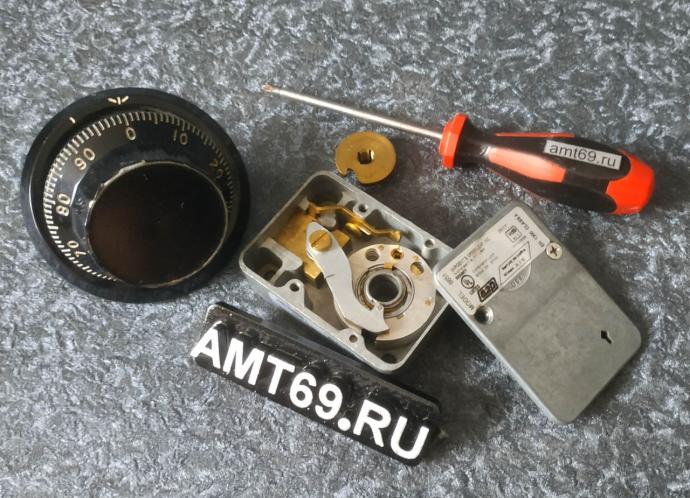

На фото: «Вскрытие» показало. Устройство классического американского банковского замка Sargent & Greenleaf серии 6651.

Посмотрите на это фото «вскрытия». Немцы из Siemens не придумывали свою магию с нуля — они просто изящно уменьшили и переработали вот эту фундаментальную лимбовую систему, которая веками охраняет золото в банковских хранилищах по всему миру.

Как устроен такой замок изнутри? Если снять крышку (она лежит справа, со всеми клеймами американской сертификации), мы увидим «сердце» точной механики. Когда вы крутите лимб замка (черный диск слева) туда-сюда, вы поочередно цепляете и выставляете пакет латунных кодовых дисков внутри корпуса. И только тогда, когда пазы на всех дисках выстроятся в идеальную ровную линию, массивный стальной балансир сможет упасть внутрь них, освобождая ригель. Точность подогнанных деталей здесь исчисляется микронами. Конструкция Sargent спроектирована так, что любые попытки «прощупать» код на слух или тактильно разбиваются о ложные пазы и автоматическую блокировку.

Но и тут, как говорится, прогресс не стоит на месте. Американцы создали идеальный замок — но идеальный лишь для своего времени. Сейчас технологии шагнули вперед: современные роботизированные отмычки (так называемые автодиалеры) с невероятной скоростью и высчитанным компьютером алгоритмом перебирают комбинации с помощью точнейших шаговых двигателей. Против автоматического цифрового перебора старая добрая механика Sargent, увы, уже не так безупречна. Да и карбид-вольфрамовые свёрла сейчас можно спокойно купить в любом магазине сетевого ритейла, чуть ли не на одной полке с зубными щетками 😉

Но мой сайт, напомню, все-таки про таксофоны, а замки я изучаю исключительно как хобби. Мне просто искренне нравится читать устройство любого механического изделия словно увлекательную книгу. Там, внутри корпуса, я вижу не бездушные железки и винтики, а то, как именно думал инженер, создавая свой шедевр. Для меня это не просто металл — я вижу в этих узлах и пазах мазки кисти инженера, как у настоящего художника. В этой статье я рассказываю о технически гениальных и сложных замках, если же требуется  заменить или открыть замок, который дефолтно устанавливался на таксофон СССР АМТ-69  то об этом я написал достаточно подробную статью: Как открыть таксофон АМТ-69

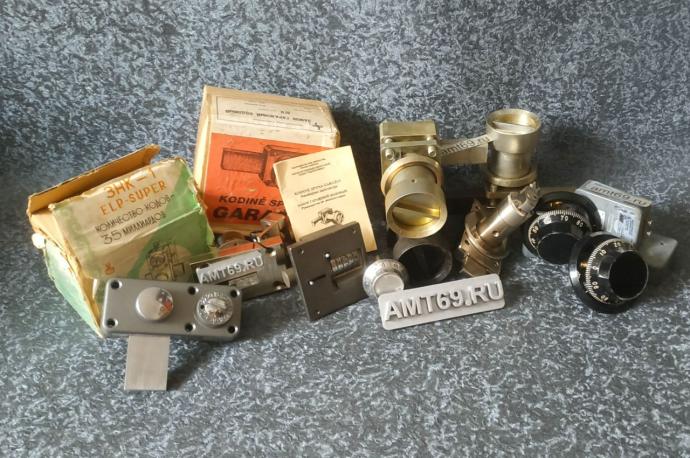

Вообще, в моей коллекции есть и другие интересные замочно-скобяные изделия. Все они абсолютно разные по форме, назначению и странам происхождения, но их объединяет один фундаментальный признак — они кодовые, шифровые и они полностью механические.

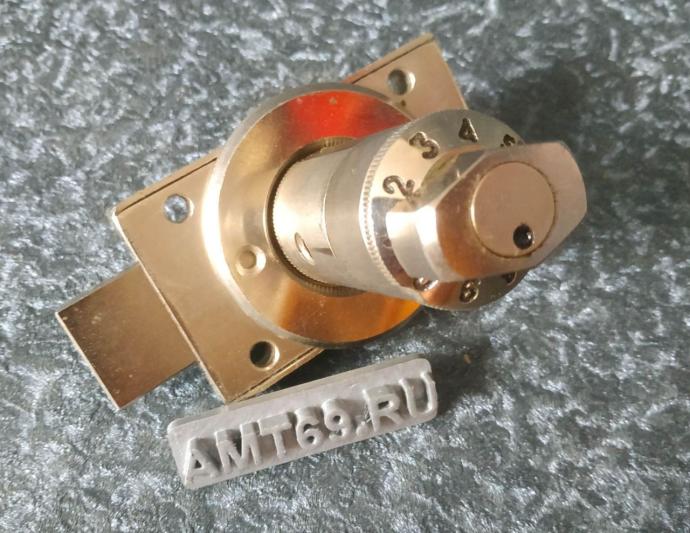

На фото: Латунный монолит. Мощный врезной дисковый замок из коллекции «не-телекоммуникационных» находок музея таксофонов.

Возможно, именно поэтому я так пристально и скрупулезно уделяю внимание замкам на уличных телефонах-автоматах. Мне безумно интересно изучать, какими путями шли разработчики, пытаясь защитить технику от профессионального вскрытия и обычного уличного вандализма.

И в этой бесконечной войне брони и отмычки кодовый замок на таксофонах Siemens, на мой взгляд, стал действительно идеальным решением. Ведь инженеры Siemens убрали из конструкции главный уязвимый элемент уличного аппарата. Логика проста: если у замка физически нет замочной скважины — значит, хулиганам и пихать свои спички, жвачки или гвозди просто некуда )) Замок защитил сам себя от глупости одной лишь своей формой.

И если продолжать разглядывать нашу «галерею механического искусства», то самое время переключиться на отечественные шедевры, где порой правила строгой логики уступали место полету фантазии.

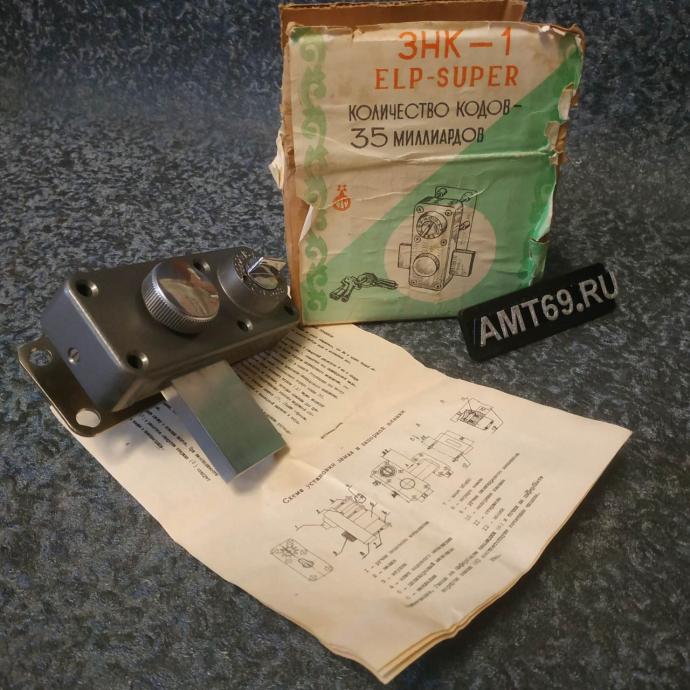

Переходим к накладному кодовому механическому замку повышенной секретности ЗНК-1 «ELP-SUPER», который выпускался на Ереванском электротехническом заводе.

На его родной картонной коробке гордо красуется надпись: «Количество кодов — 35 миллиардов». Звучит солидно, почти как бюджет небольшой страны. Но давайте включим логику и трезвую инженерную математику — пусть даже у меня в советской школе по ней была тройка с минусом.



Если сесть с калькулятором и без эмоций пересчитать реальные комбинации штифтов и дисков в этом корпусе ЗНК-1, то до заявленных миллиардов там как до Луны пешком. От силы наберется несколько миллионов. Видимо, у армянских инженеров в те годы была своя, особая высшая математика. В неё, прямо на чертежах, было заложено негласное понятийное правило восточного базара: «А чо так дорого, дарагой? Давай поторгуемся, не уходи сразу, скажи свою цену — договоримся!». Вот так пара-тройка лишних нолей и просочилась на советский картон. Но саму брутальную механику «ELP-SUPER» этот казус хуже не делает.

Кстати, после этого открытия я, кажется, наконец-то понял, почему легендарный армянский будильник «Севани»  иногда упорно отказывается звонить вовремя. Оказывается, по аналогии с этими замками, в его заводские ТТХ видимо изначально был встроен скрытый кавказский алгоритм: «Ара, не спеши, дарагой! Успеешь ещё на работу. Зачем идти сегодня, отдохни дома, кофе попей...».

А вот кто уж точно постарался на славу и утер нос всем любителям легкой наживы, так это украинские кулибины, создавшие кодовый замок «МАРА» (само слово переводится с украинского языка как что-то неведомое, призрачное и мистическое).

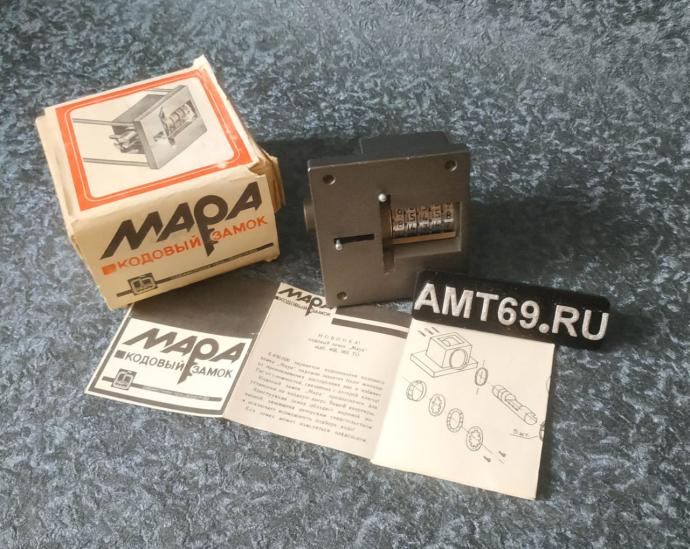

На фото: Мистический замок «МАРА» в полной комплектации. Тот самый механизм со скрытой антивандальной шторкой.

В этом замке установлены 6 кодовых дисков по 20 положений на каждом. И вот тут важный нюанс для обывателя: код здесь состоит не из привычных цифр от 0 до 9, как на современном подъездном домофоне или банковском приложении. Код здесь шестизначный, но из чисел от 0 до 19!

То есть заветный шифр вполне может выглядеть дико и пугающе для неподготовленного человека — например, 19-17-15-10-11-18. Но вся главная хитрость петрушки в том, что в конструкции «МАРЫ» инженеры на корню уничтожили саму возможность взлома методом подбора кода на слух или через натяг ригеля. Цифры кода здесь наглухо закрываются специальной механической шторкой, которая физически блокирует ригель. Если шторка открыта и вы видите код — замок заблокирован намертво.

1. Сперва вы открываете шторку.
2. Ювелирно выставляете верную комбинацию на всех шести дисках (например, те самые 19-17-15-10-11-18).
3. После этого обязательно закрываете шторку обратно, полностью пряча цифры.
4. И только теперь отдельным рычагом пытаетесь открыть замок.

В этой гениальной схеме нельзя перебирать код «на ходу», нажимая на засов и нащупывая проваливающиеся пазы. Шторка — это жесткий фиксатор ригеля. И даже если вы угадали и выставили абсолютно верный код, замок не откроется, пока шторка поднята. Идеальное и красивое решение против любых медведжатников-теоретиков.

Однако  и у  Мары есть  уязвимость, он легкий и из мягкого металла, по сути это идеальная  пломба, этот замок практически невозможно открыть без следов  повреждения.  по сути  это Многоразовая кодовая пломба на дверь с функией щеколды ))) но гениальная по конструкции.

Если после украинской «МАРЫ» вам показалось, что вы видели вершину защитной инженерии, приготовьтесь — на сцену выходит настоящая тяжелая артиллерия эпохи Холодной войны. Настоящим безумием в самом хорошем смысле этого слова я считаю изделия гомельского завода «Гидропривод» и их прибалтийских коллег.

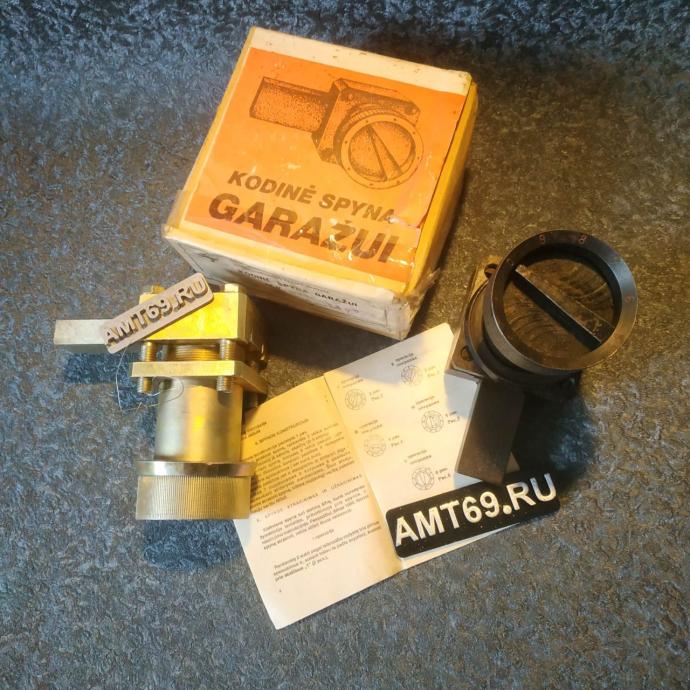

На фото: Тяжеловесы Холодной войны. Гражданский замок ЗГК в литовской упаковке и его суровый военный брат ГШ-079.

Перед вами на фото — два брата-близнеца. Один из них — гражданский вариант, поступавший в открытую продажу под лаконичным названием «Замок гаражный кодовый» (ЗГК) в коробке с литовской надписью «Kodinė spyna garažui». Второй — его чистокровный военный собрат с суровым оборонным духом и индексом ГШ-079.

На фото я специально положил их под разными углами, чтобы вам было визуально легче понять устройство этой круглой лимбовой брони. Внешне по форме они практически идентичны, да и внутри отличия минимальны. Но они есть. ГШ-079 спроектирован чуть понадежнее в одном из очень хитрых, скрытых параметров секретности ;-)

Вы только прикиньте эти масштабы: ради интереса я положил один такой замок на электронные весы. Результат — ровно 2 килограмма 900 грамм! Почти три килограмма чистейшей, монолитной советской стали на вашей двери. Но и это не предел. В оригинальном военном варианте, разработанном для подземных бункеров и командных пунктов РВСН с расчетом на колоссальные перегрузки от близкого ядерного взрыва, на тело ГШ-079 сверху надевалась массивная защитная втулка-стакан. Эта «юбка» утяжеляла конструкцию ещё примерно на 2 килограмма. Пять килограммов живого оборонного железа для защиты одного-единственного запорного ригеля!

Глядя на эти циклопические узлы, понимаешь: создававшие их инженеры не просто защищали имущество. Они писали летопись эпохи, когда надежность должна была оставаться абсолютной, даже если вокруг рушится мир.

Кстати, если вам близка и интересна эта неповторимая эстетика суровой техники, созданной для условий ядерной зимы, настоятельно рекомендую почитать мою отдельную статью-расследование про «Телефон судного дня» ВТА-ВЗГ, который нёс свою службу в тех же самых сверхзащищенных подземных узлах связи и бункерах нашей страны.
