Материнская плата управления и электронный монетоприемник таксофона Protel Model 1000 США

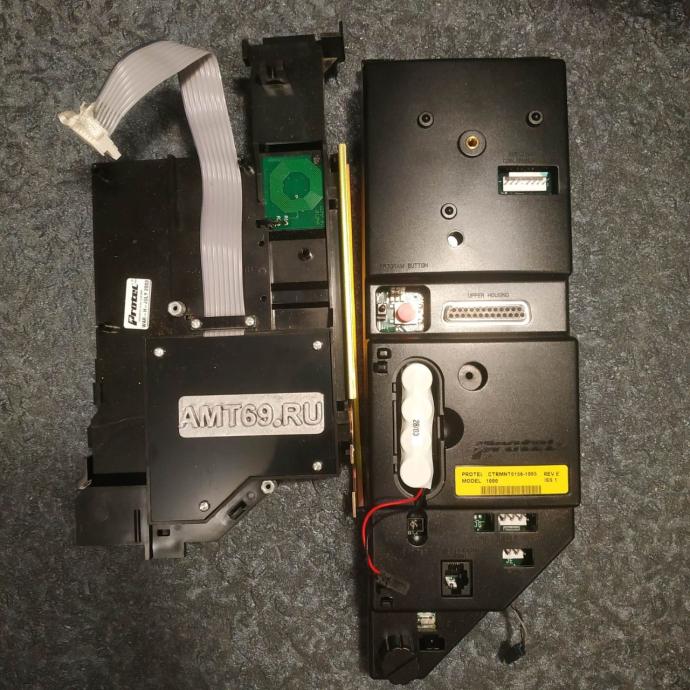

Комплект управляющей электроники и узла валидации монет американского смарт-таксофона Protel Model 1000 (модификация CTRMNT0156-1003, REV E ISS 1).На фотографии детально запечатлены основные компоненты «умного» беспарольного полуавтомата (Smart Payphone) США конца 1990-х — начала 2000-х годов: Материнская плата Protel Model 1000 (справа): интеллектуальный модуль управления в защитном черном пластиковом кожухе, который монтировался в верхний отсек (Upper Housing) корпуса типа Quadrum. Плата снабжена кнопкой программирования (Program Button), 25-пиновым разъемом DB-25, резервной литиевой батареей (заводской штамп 28/03 — март 2003 года), а также портами телефонной линии (Line) и исполнительных устройств. Плата позволяла таксофону самостоятельно вычислять стоимость звонка и управлять инкассацией без участия АТС.Монетоприемный канал / Валидатор монет (слева, лежит боком): оригинальный электронно-оптический узел приема и распознавания монет от Protel Inc. Через этот трек монеты (Nickels, Dimes, Quarters) скатывались сверху вниз. Зеленая печатная плата с датчиками в центральной части бесконтактно определяла подлинность и номинал монеты. Широкий серый шлейф передавал информацию о балансе на материнскую плату, а фирменная наклейка подтверждает дату выпуска — июль 2003 года (WAR-H-JULY 2003).После прохождения этого валидатора монета падала на то самое двухсоленоидное реле (хоппер), которое мы рассматривали ранее, и ждала команды платы на сброс в сейф или возврат.Экспонаты «New Old Stock» (NOS) сохранены в идеальном состоянии и находятся в инженерном фонде Музея таксофонов AMT-69.»
«Пройдя через этот электронный монетоприемник, монета попадала на исполнительный [блок кассирования (хоппер) Protel 48V], который отправлял её в инкассаторский ящик либо возвращал абоненту.
