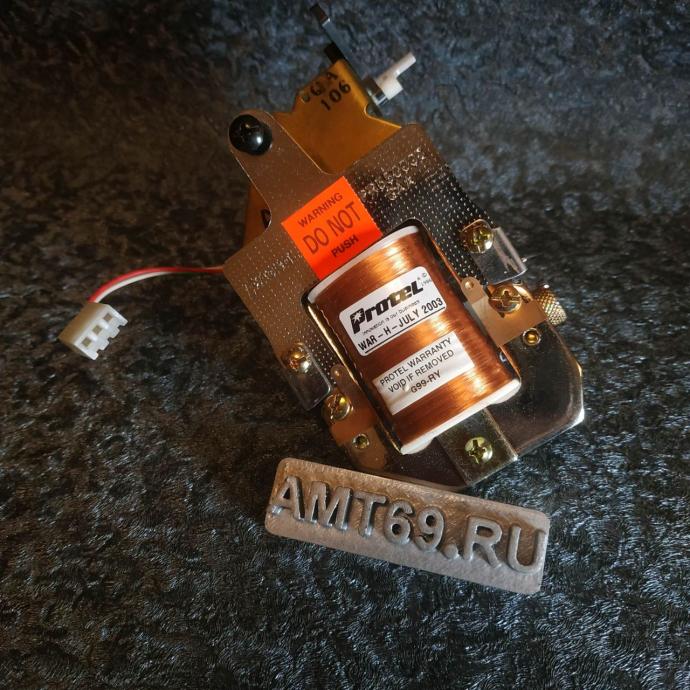

Электромеханический блок кассирования и возврата монет таксофона Protel США

Двухсоленоидный электромеханический узел кассирования и возврата монет (Coin Relay / Escrow Hopper Assembly) американского таксофона Protel.
Данный блок является ключевым исполнительным механизмом уличных телефонов-автоматов США, собранных в корпусах типа Quadrum или GTE. Он отвечает за физическое распределение опущенных монет (ниппелей, даймов и квотеров) после завершения сеанса связи: либо отправляет их в нижний бронированный инкассаторский сейф, об этом я написал отдельный материал: Копилка монетного таксофона США, либо сбрасывает в чашу возврата абоненту (Refund/Return).Анатомия и технические параметры узла: Производитель: Protel Inc. (США), дата заводской поверки и гарантии — июль 2003 года (WAR-H-JULY 2003).
Принцип работы: механизм построен на базе мощной индукционной катушки с медной обмоткой и электромагнитных соленоидов. В зависимости от полярности управляющего напряжения, поступающего от «умной» материнской платы таксофона (например, Protel 7000/8000)< Meso-контроллера, активируется нужное плечо коромысла.
Управляющее напряжение: стандартное для американских линий монетное реле на 48V DC.Безопасность: на корпусе установлена оригинальная предупреждающая оранжевая наклейка «WARNING: DO NOT PUSH» («Предупреждение: не нажимать»), защищающая узел от случайного повреждения механики при обслуживании верхнего отсека, а также гарантийный стикер «Protel Warranty Void If Removed».
Подключение: периферийный шлейф снабжен оригинальным быстросъемным 4-контактным разъемом для интеграции в общую кабельную сеть автомата.
Экспонат абсолютно новый, сохранил заводской блеск оцинковки, хрома и пассивированных элементов. Находится в фондах лабораторного архива Музея таксофонов мира.
