Звонок для стационарного телефона СССР электромеханический (двухчашечный)

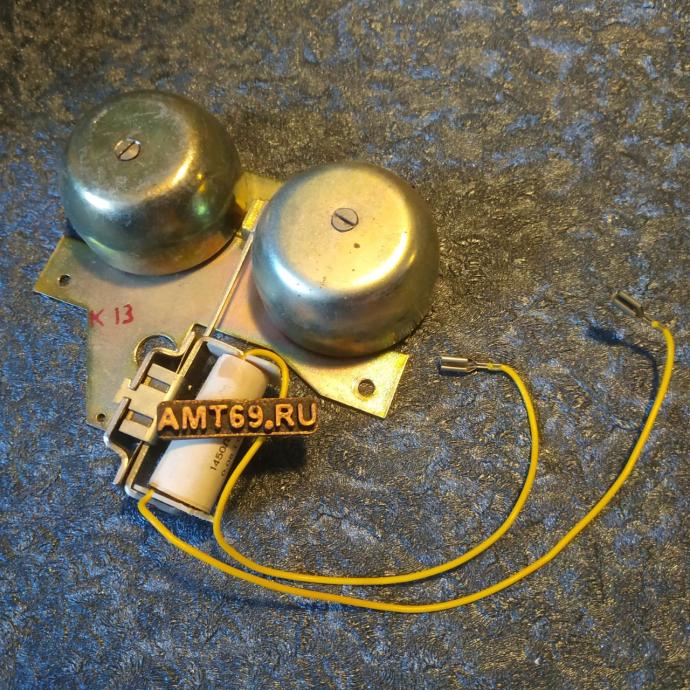

На фотографии представлено оригинальное вызывное устройство (ВУ) — классический электромеханический двухчашечный звонок для стационарного телефона СССР.
Именно этот узел отвечает за тот самый культовый, пронзительный и ностальгический металлический треск, который ассоциируется с советской эпохой дисковых аппаратов и легендарных уличных таксофонов АМТ-69.
Конструктивные особенности и принцип работы:
Двухчашечная система: Конструкция состоит из двух металлических полусфер (чашек) и расположенного между ними бойка на пружинном подвесе. Каждая чашка настроена на свою тональность, что создает объемное и невероятно громкое звучание, которое было слышно даже через закрытые двери советских квартир.
Электромагнитный привод: Вызывной механизм работает по принципу поляризованного реле. При поступлении в аналоговую телефонную линию сигнала вызова — переменного тока напряжением около 60–90V и частотой 25 Гц — электромагнит начинает быстро раскачивать боёк из стороны в сторону, заставляя его поочередно ударять по чашкам.
Применение: Данный тип звонков являлся стандартным элементом практически для всех дисковых телефонных аппаратов (ТА) Пермского, ВЭФ (VEF) и других заводов, включая внутреннюю начинку настенных общественных автоматов.
Полезно для DIY и реставрации:
Сегодня такие двухчашечные звонки представляют огромную ценность для коллекционеров и инженеров, занимающихся реставрацией винтажной техники или созданием современных аналоговых Bluetooth-шлюзов на базе микроконтроллеров (например, ESP32). Чтобы заставить этот ретро-звонок работать в современной кастомной схеме, на него необходимо подать импульсное высокое напряжение через специализированные модули SLIC, имитирующие сигнал вызова старых АТС.
Экспонат цифрового архива и галереи Музея таксофонов мира amt69.ru (Москва).
