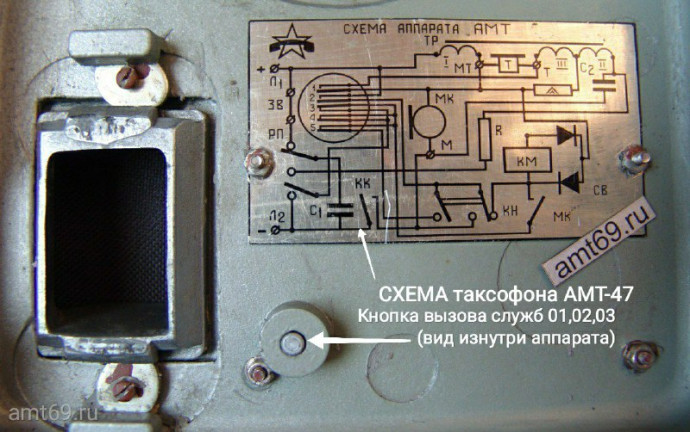

Схема таксофона АМТ-47 представляет собой классическую электромеханическую систему проводной связи 1950-х годов. В отличие от современных цифровых устройств, она построена на базе пассивных компонентов и релейной логики.
Основные узлы схемы
Разговорная часть:
Микротелефон: Состоит из угольного микрофона и электромагнитного телефона (динамика), включенных по противоместной схеме. Она минимизирует «самопрослушивание» — эффект, при котором звонящий слишком громко слышит свой голос в трубке.
Рычажный переключатель: Коммутирует линию при снятии трубки. В исходном состоянии (трубка на рычаге) линия разомкнута для постоянного тока, подключен только звонок через конденсатор.
Узел набора номера:
Номеронабиратель: Механический прерыватель, который при вращении диска формирует импульсы (разрывы линии). Количество импульсов соответствует набранной цифре. В схему включены контакты, шунтирующие телефон в момент набора, чтобы абонент не слышал щелчков в трубке.
Механизм оплаты (Монетоприемник):
Монетный механизм: Это «сердце» схемы АМТ-47. При опускании монеты она проходит через систему калибров (проверка диаметра и веса) и попадает на рычаг промежуточного накопителя.
Блокировка: До того как монета будет «проглочена», линия находится в режиме ограниченной функциональности. После того как вызываемый абонент снимает трубку, АТС посылает сигнал смены полярности или специальный тарифный сигнал, который активирует электромагнит. Он сбрасывает монету в копилку, замыкая разговорную цепь полностью.
Принцип работы при вызове
Снятие трубки: Рычажный переключатель подключает аппарат к линии. В трубке появляется ответ станции (гудок).
Опускание монеты: Монета фиксируется в механизме, подготавливая контактную группу к замыканию.
Набор номера: Номеронабиратель посылает импульсы на АТС.
Соединение:
Если абонент ответил, срабатывает механизм инкассации монеты, и разговор продолжается.
Если занято или никто не ответил, при вешании трубки монета возвращается абоненту через специальный лоток возврата.
Экстренные службы: В схеме предусмотрен обходной путь для номеров «01», «02», «03», позволяющий установить соединение без монеты
