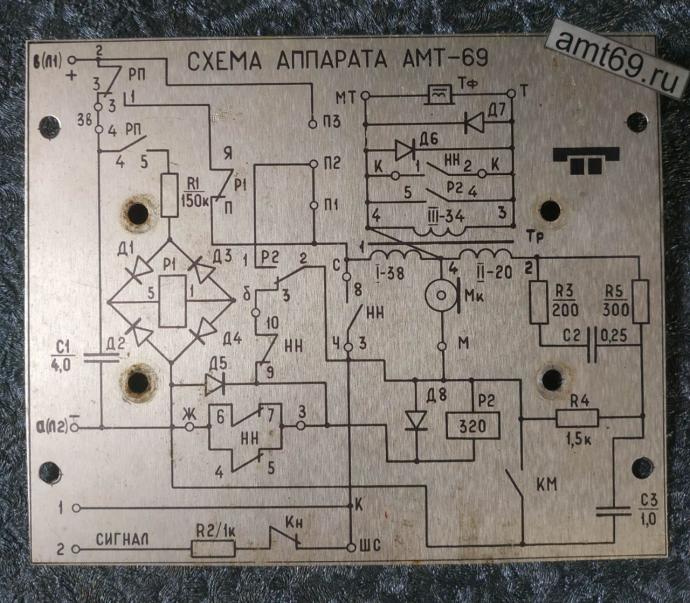

Оригинальная принципиальная электрическая схема таксофона АМТ-69 Пермского телефонного завода.
Эта базовая схема аналогового телефона-автомата СССР наглядно показывает, как уличный аппарат взаимодействовал с городскими АТС (декадно-шаговыми и координатными) и как осуществлялся контроль оплаты разговора.
🔍 Ключевые узлы и элементы схемы для фрикинга:- Разговорная цепь: Построена по противоместной схеме с использованием трансформатора, препятствующего перегрузке линии и снижающего уровень собственного эха в трубке.
- Цепь микрофона МК-16-У-II: Имеет штатную блокировку (замыкание накоротко), которая и обходилась советскими умельцами с помощью канцелярской скрепки, подающей «землю» в обход разомкнутых контактов.
- Поляризованное реле РП-7 (контактная группа): На схеме четко видно, как обмотки реле включаются в линию для детекции смены полярности напряжения (переполюсовки) при ответе вызываемого абонента.
- Монетный механизм: Рычажные контакты весов, завязанные на прохождение монеты достоинством 2 копейки через накопительный канал.
Инженерам и реставраторам на заметку: Данная электрическая схема является фундаментальной основой при восстановлении аппаратов в нашей мастерской. Именно опираясь на эти заводские чертежи, мы интегрируем современные GSM-шлюзы в старые корпуса АМТ-69, сохраняя при этом полную аутентичность работы дискового номеронабирателя и звонка.
💡 Все архивные схемы, чертежи узлов и оригинальная техническая документация собраны моими силами. Посмотреть на полностью восстановленные, рабочие аппараты АМТ-69 и АМТ-47 вживую можно в первом частном Музее таксофонов amt69.ru в Москве.
