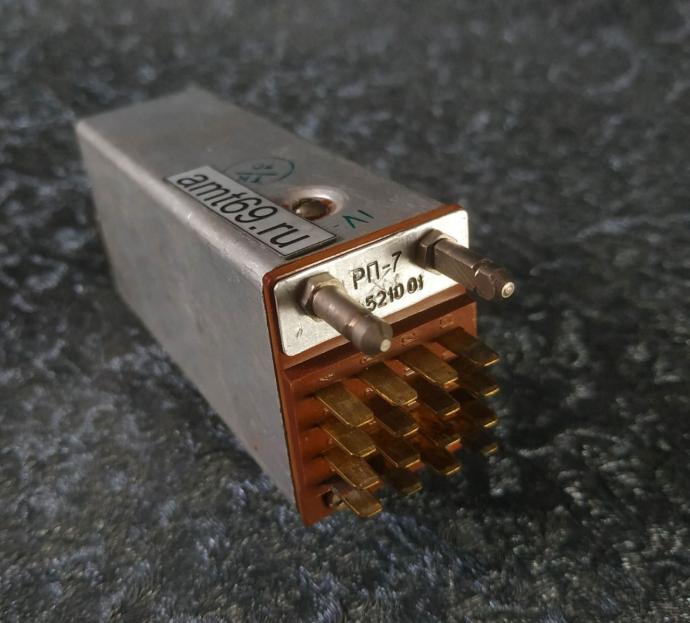

Перед вами — ключевой элемент электромеханической логики советского телефона-автомата: оригинальное высокочувствительное поляризованное двухпозиционное реле РП-7 (паспорт РП-7 РС4.521.001).
Именно этот узел в составе выемного блока АМТ-69 отвечал за контроль оплаты и блокировку разговорного тракта, и именно его обманывали уличные умельцы с помощью обычной канцелярской скрепки или булавки.
📋 Технические характеристики и работа в штатном режиме:- Модель: РП-7 (поляризованное, двухобмоточное)
- Паспорт: 521001
- Назначение: Контроль переполюсовки линии и управление сбросом монеты
- Статус: Оригинал, рабочий экспонат реставрационного фонда
Как это работало: Когда абонент снимал трубку и набирал номер, реле находилось в исходном состоянии. Разговорный тракт был частично заблокирован: вы слышали собеседника, но цепь вашего угольного микрофона МК-16 была замкнута накоротко блокирующими контактами. Ваша речь просто не уходила в линию.
Как только собеседник на другом конце снимал трубку, городская АТС производила переполюсовку телефонной линии (меняла плюс и минус местами). Смена полярности токов мгновенно приводила в действие обмотку поляризованного реле РП-7. Его якорь перебрасывался в другое фиксированное положение, замыкая цепь электромагнита монетного механизма. Если двухкопеечная монета уже лежала на весах механизма, она под собственным весом пролетала в копилку, размыкала контакты блокировки, и микрофон наконец-то оживал. Если монеты не было — линия разъединялась.
⚡ Почему реле поддавалось «скрепочному хакингу»?Конструкторы Пермского телефонного завода заложили в схему надежное реле, но не учли особенности заземления АТС. По технике безопасности, массивный чугунный корпус АМТ-69 намертво заземлялся на улице, а на телефонной станции плюсовой провод линии всегда сидел на центральной «земле».
Когда пацаны протыкали амбушюр трубки булавкой до упора в ламель микрофона и соединяли этот контакт с неокрашенным металлом корпуса или бронерукава, ток шел в обход разомкнутых контактов РП-7. Блокировочный механизм продолжал честно стоять в режиме ожидания монеты, но микрофон уже получал необходимое питание напрямую из планетарного контура заземления.
