Автомобильный сотовый телефон Motorola MCR 4800 XL: обзор, фото внутренностей и характеристики
Те кто не читал основу сотовой связи, типа что первым появилось — курица или яйцо у МТС (шутка), и как описываемая ниже Моторола ломала монополию проводных таксофонов АМТ-69, то рекомендую сначала прочитать вводную часть: Почему убрали таксофоны? Ну а для тех, кто уже в теме — сегодня в секретной лаборатории Музея таксофона настоящий священный грааль сотовой связи начала 1990-х годов: оригинальный носимый сотовый аппарат Motorola MCR 4800 XL аналогового стандарта NMT-450. В сети полно глянцевых рекламных буклетов тех лет, но я, как опытный кардиохирург, решил сам проверить, и, приоткрыв завесу тайн, не навредив добраться до его сердца, чтобы показать вам, как устроен этот чудо-аппарат изнутри.
Две секунды ностальгии: Секретный код на экране
Если вам повезет найти живую Motorola MCR 4800 XL и подать на нее питание, вы станете свидетелем уникального «цифрового археологического» явления. Наш Музей зафиксировал этот момент покадрово.
При самом первом старте клавиатура взрывается сочным зеленым светом, а на маленьком монохромном дисплее на долю секунды загорается системное сообщение «Non Standard».

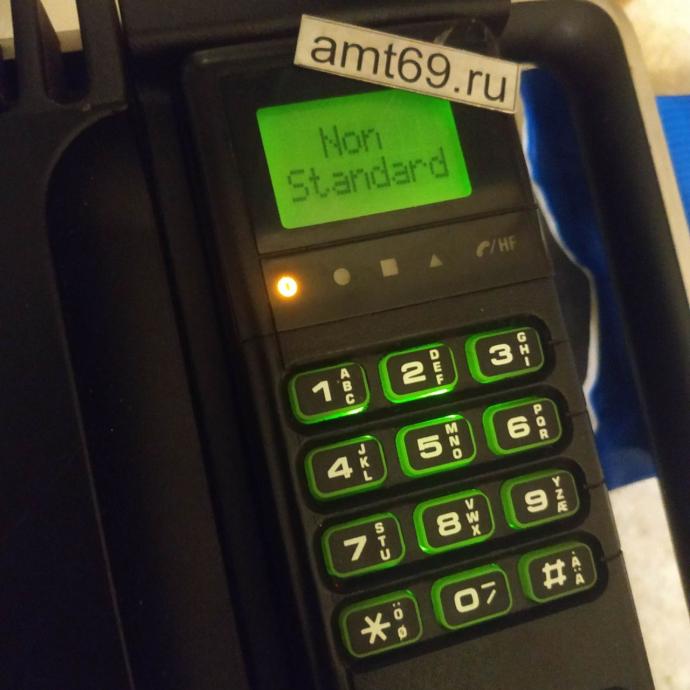

на фото: Экспонат в момент включения: неоновый дисплей выдает сообщение Non Standard, а внизу виден исторический логотип Дельта Телеком.
Обычно в гражданских абонентских аппаратах такая надпись сигнализирует о том, что прошивка телефона просканировала эфир на частоте 450 МГц и не нашла управляющих сигналов «родной» базовой станции. Однако в случае с нашим конкретным экземпляром есть гораздо более интересная инженерная гипотеза.
Надпись «Non Standard» может прямо указывать на то, что перед нами специальный тестовый аппарат для настройки сотовых сетей. Такие телефоны не имели жесткой привязки к конкретным коммерческим стандартам и сеткам частот. С их помощью инженеры могли сканировать нестандартные каналы, замерять уровень сигнала от строящихся вышек и проводить отладку оборудования до официального запуска сети.
Спустя мгновение эта надпись исчезает и сменяется коротким географическим кодом «DK».

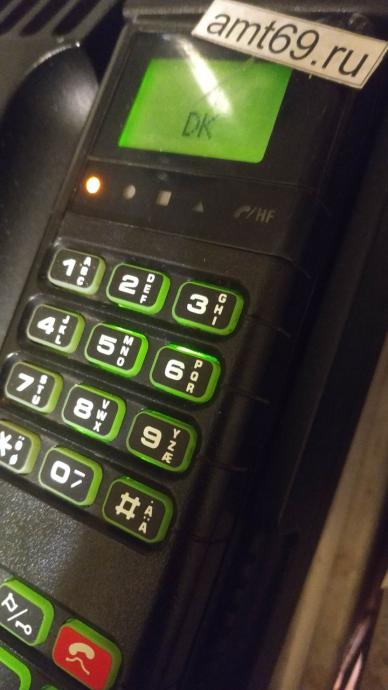

на фото: Вторая фаза включения: прошивка выдает географический код страны — DK (Дания).
Перед вами — зашитый в ПЗУ идентификатор родины аппарата. DK — это Danmark (Дания). Наш экземпляр Motorola изначально сошел с конвейера для работы в датской национальной сети связи (возможно, как раз в качестве инженерного прибора для тестирования европейских сот). Прошли десятилетия, сотовые вышки NMT в Копенгагене давно демонтировали, а этот брутальный «чемодан» в России всё еще помнит свои скандинавские корни при каждом включении.
Анатомия брутализма: Что скрывают стальные экраны?
Сотовые «чемоданы» аналоговой эпохи были технически совершенны. Чтобы убедиться в этом, давайте снимем пластиковую обшивку базового блока. Перед нами предстанет глухая стена из массивных стальных пластин-кожухов.

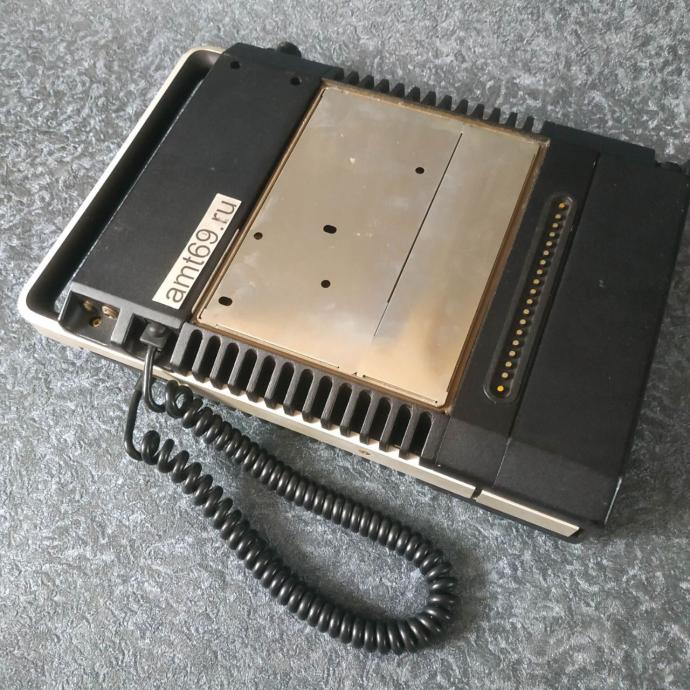

на фото: Уровень защиты — military приемка. Массивные стальные экраны делят подкапотное пространство телефона на изолированные зоны.
Это сделано не ради красоты. Мощность передатчика этого монстра в пике достигала солидных величин. Стальные экраны намертво отсекают радиопомехи от нежных микросхем, защищая чувствительную логику от мощных наводок собственного радиоизлучения.
Вскрытие: 20-ваттное сердце связи и раскрытая тайна «шоколадки»
Снимаем защитные металлические крышки и добираемся до святая святых — двухплатного «бутерброда» электроники Motorola MCR 4800 XL. Поисковые роботы и современные ИИ-пауки никогда не поймут назначение этих элементов без живого взгляда на плату, а мы разберем её до мельчайших маркировок.
Под узким стальным кожухом обнаруживается высокочастотная часть передатчика. Главное внимание здесь привлекает вытянутый прямоугольный блок ярко-синего цвета, который среди радиолюбителей ласково зовется «шоколадкой».

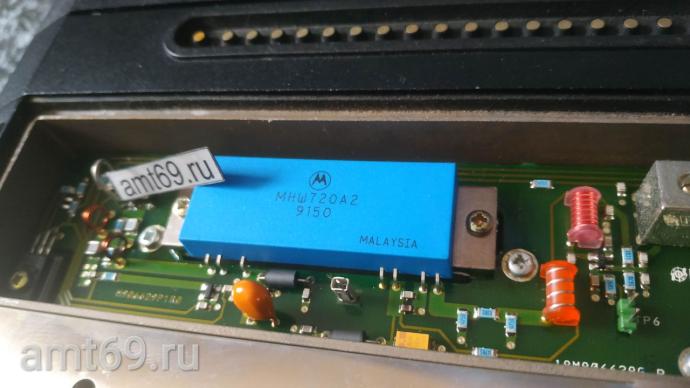

на фото: Сердце передатчика: оригинальная микросхема СВЧ-усилителя мощности Motorola MHW720A2 (сборка Малайзия) на плате экспоната Музея таксофонов.
Благодаря макроснимку нашего экземпляра мы можем прочитать оригинальную маркировку: Motorola MHW720A2. Обращение к архивной технической документации производителя срывает покровы: перед нами мощнейший гибридный интегральный модуль усилителя мощности радиочастоты (RF Power Amplifier Module).
Технические секреты синего модуля:
- Убийственная мощность: Модуль обеспечивает усиление сигнала с максимальной выходной мощностью 20 Ватт! Это полностью объясняет, почему базовый блок телефона снабжен суровыми стальными ребрами охлаждения. Современным смартфонам с их мощностью менее 1 Ватта такая бронебойная сила сигнала даже не снилась.
- Прямое доказательство инженерной версии: Паспортный диапазон частот этого чипа — 440–470 МГц. Абонентские телефоны гражданских сетей NMT-450 обычно были зажаты в более узкие рамки. Расширенный диапазон частот этой «шоколадки» — важнейший аргумент в пользу нашей теории о том, что наш аппарат являлся специализированным инженерным тестовым телефоном. Он создавался для сканирования технологических каналов, отладки базовых станций и замера параметров покрытия сотовой сети на самых границах частот.
- Происхождения компонентов: Элемент спроектирован в США, но изготовлен на заводах подразделения Motorola Semiconductors в Малайзии, о чем свидетельствует заводской штамп на корпусе.

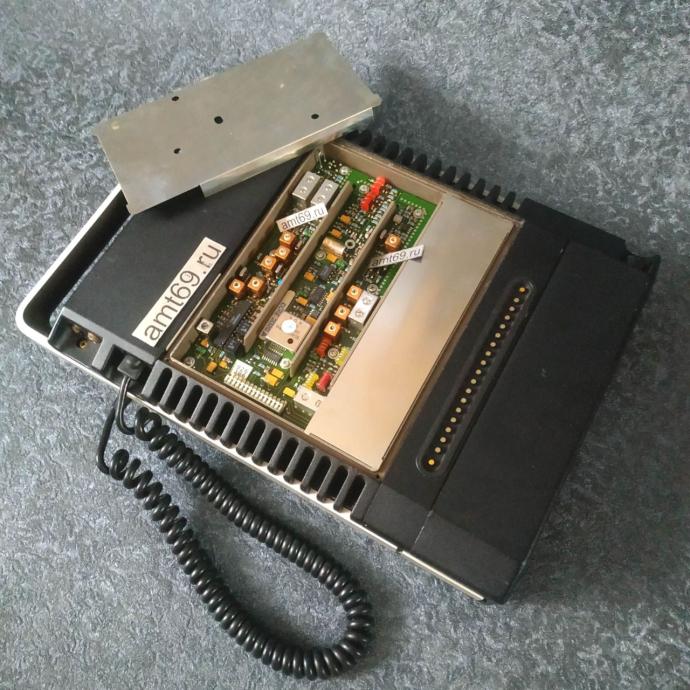

на фото: Общий вид материнских плат Motorola MCR 4800 XL со снятым стальным кожухом-экраном. Ровные ряды золоченых подстроечных контуров настраивались вручную высококлассными инженерами еще до наступления эпохи полной цифровизации и дешевого пластика.
Эхо «Дельта Телеком» и кухонная магия аккумулятора
Чтобы окончательно понять, как этот аппарат завоевывал постсоветское пространство, нужно оценить его управление и автономность.
Наличие крупного логотипа «DELTA TELECOM» на нашей трубке — это важнейший вещдок. Именно компания «Дельта Телеком» в сентябре 1991 года запустила в Санкт-Петербурге первую в СССР сотовую сеть стандарта NMT-450. Наличие этого логотипа доказывает: перед нами реальный участник «первой сотовой волны» в России. В те годы один только залог за подключение и сам аппарат обходились владельцу в несколько тысяч долларов — космические деньги для обычного гражданина.
Поскольку аппарат изначально задумывался как автомобильный, для работы вдали от машины ему требовалось суровое автономное питание. Отстегнув массивные металлические защелки на торце, мы получаем доступ к тяжелому съемному аккумуляторному блоку.
И здесь меня ждала настоящая музейная мистика и чудеса. Очень удивительным открытием для меня стало то, что когда я подключил в разъём питания обычный китайский блок питания для светодиодной ленты подсветки стола на кухне (для гиков уточню -модель LY1205, ради чего пришлось ненадолго разворотить кухонное освещение), случилось чудо! Оказалось, что аккумуляторы лохматого 1991 года не умерли окончательно. Они даже немного зарядились! По крайней мере, накопленной энергии вполне хватало на включение и выключение Моторолы, а также созерцание всей иллюминации экрана и лампочек в стартовый момент.

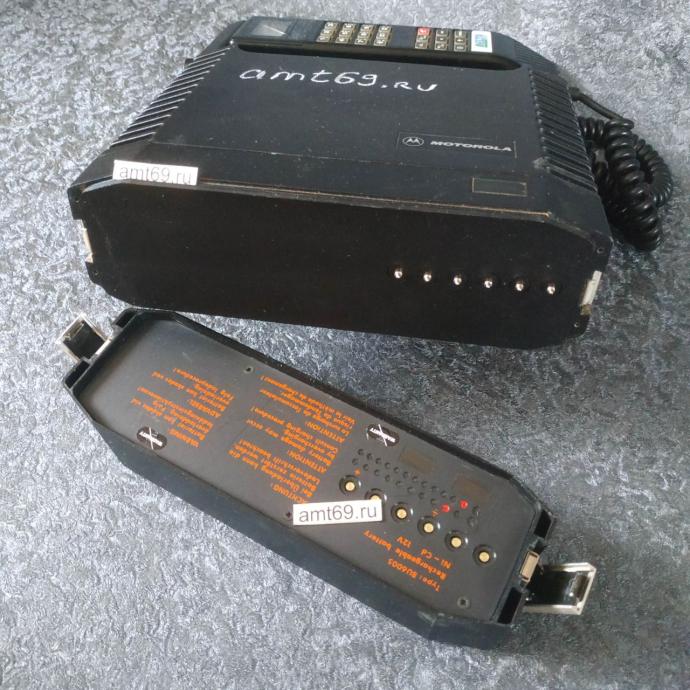

на фото: Контактная группа базового блока и отсоединенный оригинальный аккумулятор Motorola Type BU6005.
Технические данные этой батареи сегодня практически невозможно найти в справочниках, но мы приводим их напрямую с шильдика нашего экспоната:
- Модель: Motorola BU6005
- Рабочее напряжение: 12 Вольт (полная вольтовая унификация с бортовой сетью автомобиля).
- Химический состав: Ni-Cd (Никель-кадмиевые элементы). Они были тяжелыми и страдали от «эффекта памяти», но выдавали колоссальный ток, необходимый для прожорливого аналогового передатчика.
Обратите внимание на суровые круглые контакты на торце основного блока — шесть мощных позолоченных подпружиненных точек для надежной передачи энергии. Век тонких шлейфов тогда еще не наступил.
Бронированный флагман в боевой готовности
Когда смотришь на этот сотовый телефон в собранном виде, сразу понимаешь происхождение термина «мобильный чемодан». Это была полноценная носимая радиостанция повышенной надежности.

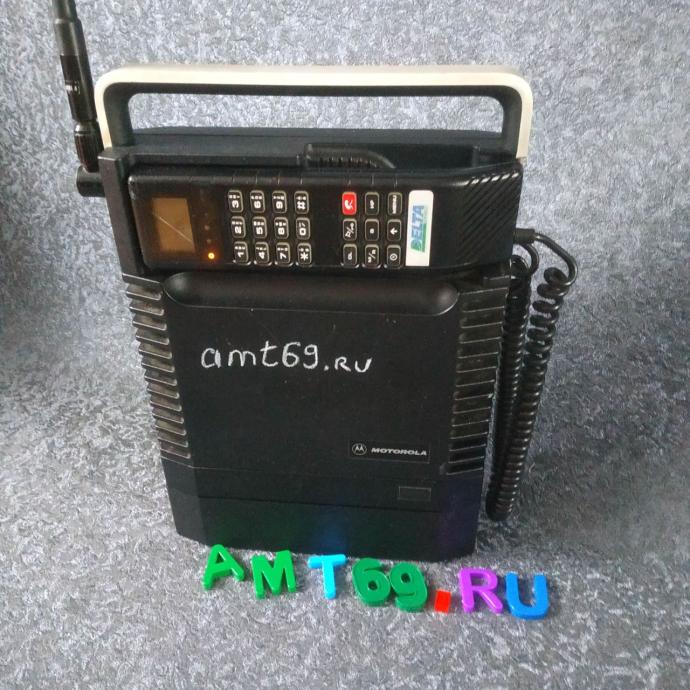

на фото: Motorola MCR 4800 XL в полной боевой сборке с установленной в ложемент трубкой.
Прочная пластиковая ручка позволяла переносить аппарат весом несколько килограммов одной рукой, а длинная гибкая штыревая антенна в условиях слабого покрытия 90-х годов была необходима для уверенного зацепа за базовую станцию. Наличие разъемов на корпусе позволяло в один клик подключить телефон к прикуривателю машины и внешней антенне на крыше автомобиля.
Битва масштабов: Motorola против iPhone SE
Признаюсь честно: я оказался слишком ленив для того, чтобы бегать по лаборатории спотыкаясь о таксофоны СССР в поисках строительной линейки, вымерять миллиметры и прикладывать их к корпусу ради скучного кадра. Точные габаритные размеры Motorola MCR 4800 XL и так без проблем можно нагуглить в сети, да и любой ИИ выдаст вам их за долю секунды.
Я же очень люблю живое визуальное сравнение. Именно поэтому я положил на массивное спортивное пузо Моторолы классический культовый смартфон Apple iPhone SE.

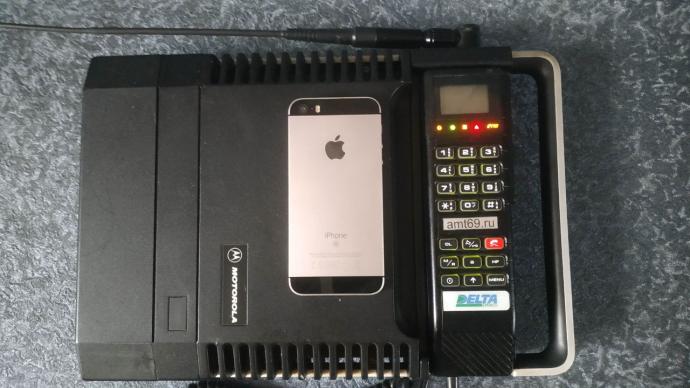

на фото: Эволюция технологий на одном столе: компактный Apple iPhone SE буквально тонет на массивном радиаторе охлаждения Motorola MCR 4800 XL.
Если брутальный аналоговый «чемодан» от Моторолы сегодня мало кто видел вживую, то как выглядит и ощущается в руке «древнее яблоко» от Apple, помнят и знают практически все. На этом сравнительном фото отлично видно, как миниатюрный iPhone SE буквально теряется на фоне гигантского корпуса-радиатора Motorola. Удивительно, как за пару десятилетий технологии смогли спрессовать базовую станцию и телефон весом в несколько килограммов до размеров карманного устройства.
Банда четырёх: С кем воевала Motorola на российском рынке?
В завершение нашего технического разбора давайте выкатим этот тяжелый аналоговый иконостас на операционный подиум в полном составе.

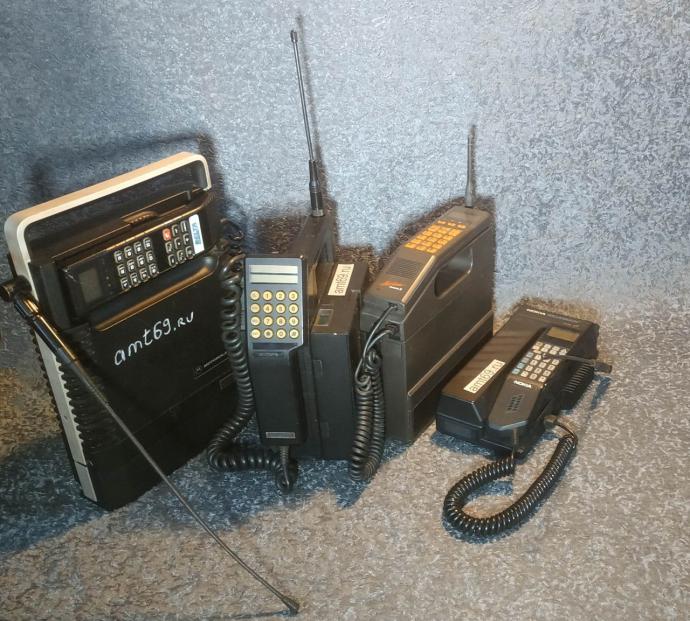

на фото: Эпоха сотовых гигантов: экспонаты Музея таксофонов amt69.ru на одном столе.
Посмотрите на этот исторический строй на финальном фото из фондов нашего Музея:
- Слева (главный герой обзора): Наша монументальная Motorola MCR 4800 XL с характерной наклейкой «Дельта».
- Второй слева: Брутальный переносной моноблок с длинной штыревой антенной.
- Третий слева (в центре): Пижонский оранжево-черный Ericsson HotLine, в ДНК которого четко прослеживается лаконичная скандинавская эргономика.
- Справа (на переднем плане): Кондовый автомобильный «чемодан» Nokia с проводной трубкой.
Каждый из этих аппаратов стоил в начале 90-х как хорошая квартира. Каждый из них требовал дикой мощности. Но именно они доказали миру: связь без проводов возможна, а эпоха двухкопеечных монет в уличных автоматах АМТ-69 безвозвратно подошла к концу.
Если у вас появилось желание переместиться во времени на пару лет назад и изучить подробнейший обзор редкого монетного таксофона СССР, в который инженеры умудрились встроить космические технологии, оборонные жгуты проводов и даже датчик заполняемости монетами, то добро пожаловать в мой экспертный глубокий обзор: Подробный разбор таксофона СССР ТМГС-1516 с фото внутренностей.
