Тайны послевоенной связи: Постовой милицейский телефон СССР ПМ-47. Историко-техническое исследование
Тип статьи:
Авторская
Источник:
История советской ведомственной связи и промышленного приборостроения до сих пор содержит немало белых пятен. Многие специализированные телефонные аппараты СССР, на протяжении десятилетий несшие службу на улицах городов, сегодня практически полностью исчезли, оставив после себя лишь скудные упоминания в архивных каталогах.
Одним из таких редких артефактов является постовой милицейский телефон СССР типа ПМ-47, разработанный в 1947 году. Найти данный аппарат в музейных экспозициях общего профиля сегодня практически невозможно. В рамках формирования экспозиции моего физического музея таксофонов и телефонной техники мне удалось не просто собрать, но и детально изучить два оригинальных экземпляра этой редкой модели. На основе анализа материальных первоисточников я представляю первый подробный технический обзор устройства ПМ-47.

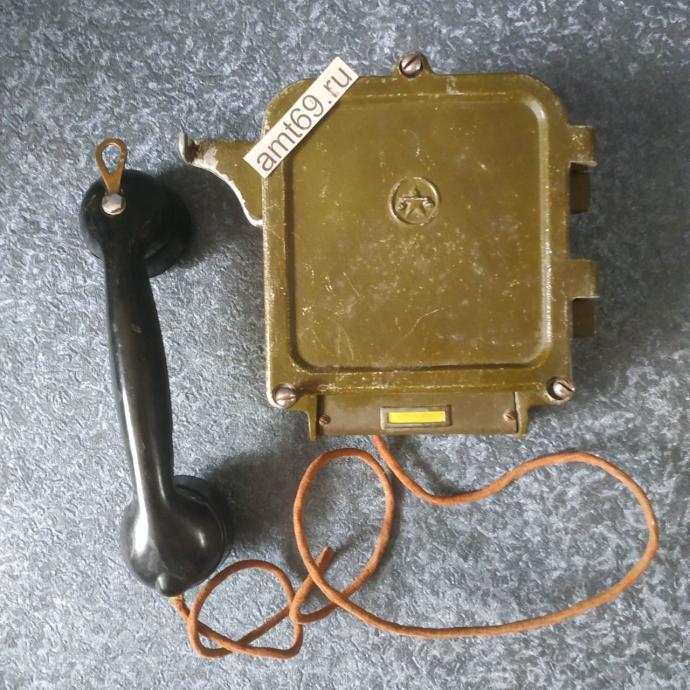

На фото: Общий вид настенного постового телефона ПМ-47 из коллекции музея таксофонной связи.
Назначение аппарата: связь на постах советской милиции
В послевоенный период (конец 1940-х годов) перед Министерством связи СССР и смежными ведомствами стояла задача оперативного восстановления и глубокой модернизации систем специальной связи. Для сотрудников милиции, несших круглосуточную службу на стационарных постах, требовалась надежная, защищенная от погодных условий и внешних воздействий связь с дежурной частью.
Обычный гражданский советский телефон или уличный таксофон для оперативных целей ведомства категорически не подходил. Решением стал специализированный аппарат ПМ-47. Он монтировался в закрывающихся металлических или деревянных шкафах на ключевых перекрестках и милицейских постах, обеспечивая мгновенный доклад оперативной обстановки. Изучая подобные старые телефоны СССР, можно наглядно проследить строгие стандарты качества, предъявлявшиеся к оборудованию специального назначения.
Уточнение исторических данных справочника Ю.В. Красика «Телефоны»
Каждый коллекционер и историк техники, изучающий историю телефонов СССР, опирается на фундаментальный справочник Ю.В. Красика «Телефоны». Это титанический и глубокий труд, собравший воедино огромный массив архивных данных в доцифровую эпоху. Однако при обработке столь масштабного объема информации неизбежно возникали досадные неточности и опечатки. Наличие физических аппаратов в моей коллекции позволяет аргументированно скорректировать справочные данные, ничуть не умаляя общую ценность работы историка.

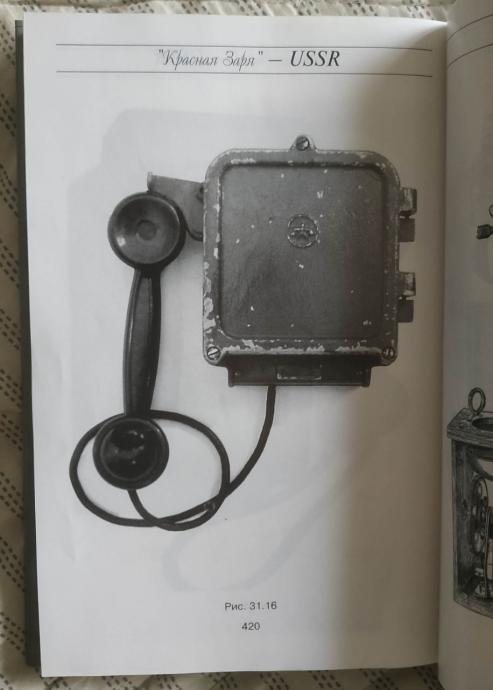

На странице 420 (Рис. 31.16) приведен снимок настенного телефона милицейской связи в массивном корпусе. При этом на странице 441 в текстовом описании к этому рисунку указано:
«Рис. 31.16 Телефонный аппарат милицейской связи. Завод «Красная Заря», Ленинград (1955 г.)».
![Изображение](/upload/000/u1/4/b/a28e2d18.jpg "420 страница справочника Ю.В. Красик "Телефоны"")

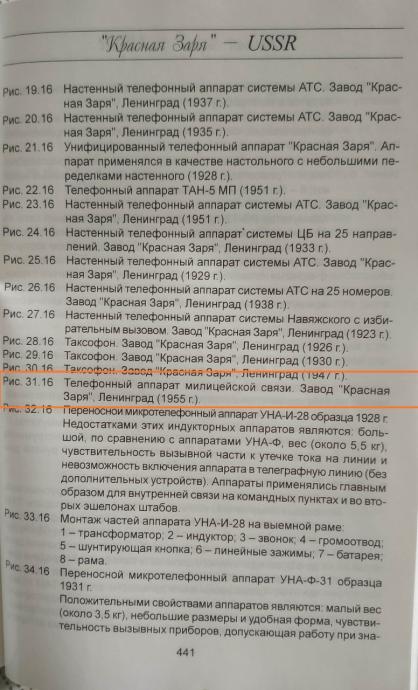

На фото: Описание аппарата милицейской связи в фундаментальном справочнике Ю.В. Красика «Телефоны».
Детальное изучение двух оригинальных экземпляров из фондов моего музея доказывает ошибочность этой атрибуции сразу по двум ключевым пунктам:
- Неверная датировка: В справочнике указан 1955 год. Однако заводской индекс ПМ-47 прямо свидетельствует о том, что аппарат был разработан и запущен в серийное производство в 1947 году в рамках послевоенной унификации ведомственного оборудования.
- Ошибочно указанный завод-изготовитель: Автор относит аппарат к продукции ленинградского завода «Красная Заря». На самом деле оригинальные клейма на литых корпусах моих аппаратов доказывают, что изготовителем являлся Пермский телефонный завод (в годы войны сформированный на базе эвакуированного Ленинградского электромеханического завода, ныне — ОАО «Телта»). Фирменное пермское клеймо на откидных крышках телефонов полностью опровергает версию о «Красной Заре».

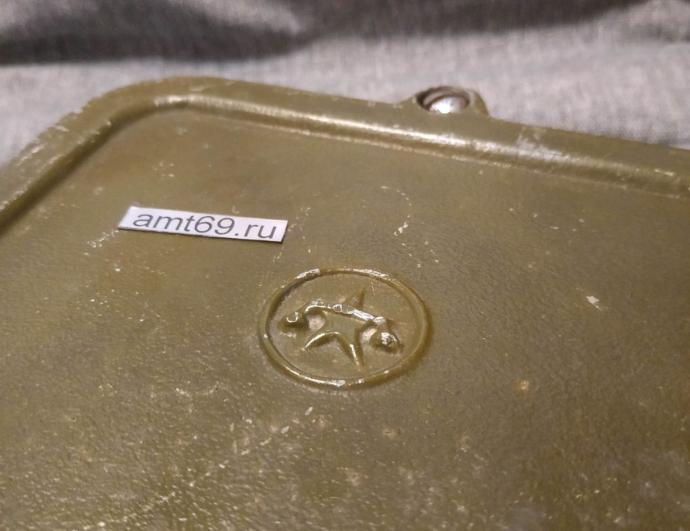

На фото: Фирменное рельефное клеймо Пермского телефонного завода на крышке аппарата ПМ-47.
Технические характеристики и конструктивные особенности ПМ-47
Изучение материальных источников позволяет детально разобрать внутреннее устройство и инженерную логику создателей аппарата. Конструкция ПМ-47 обладает рядом уникальных особенностей:
- Масса и материалы: Полная масса телефона в сборе с массивной карболитовой трубкой составляет ровно 3 кг. Внешний герметичный кожух отлит из алюминиевого сплава и покрыт оригинальной ведомственной краской защитного цвета (хаки/олива). По периметру корпуса выполнен глубокий защитный паз для обеспечения влагоизоляции уличного телефона.
- Внутреннее изолированное шасси: Конструкторы понимали, что алюминиевый корпус в уличных условиях подвержен образованию обильного конденсата при резких перепадах температур. Чтобы исключить короткие замыкания, вся электрическая схема аппарата (трансформатор, бумажные конденсаторы и контактная группа переключателя) была вынесена на отдельное стальное шасси-пластину. Данная пластина жестко прикручена к задней стенке корпуса на три винта, но установлена со строго выверенным технологическим зазором около 4 мм. Образовавшаяся воздушная подушка надежно защищала радиокомпоненты от влаги.
- Герметизация узлов: Механическое взаимодействие между внешним рычагом трубки и внутренней контактной группой размыкателя происходит через сквозное отверстие в алюминиевом корпусе. Для сохранения герметичности инженеры применили специальную резиновую демпфирующую прокладку, которая эффективно отсекала уличную сырость.

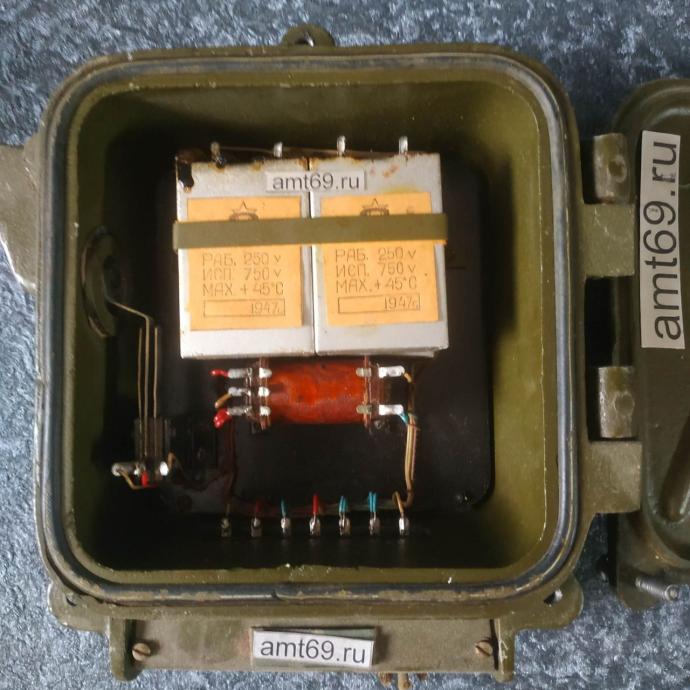

На фото: Внутреннее устройство аппарата. Видна стальная пластина-шасси, закрепленная с технологическим зазором от алюминиевого корпуса.
Документальное свидетельство и маркировка: На внутренней стороне откидной крышки первого экземпляра из моей коллекции идеально сохранилась оригинальная бумажная схема. На ней напечатан индекс: «тип ПМ-47», дата «1947 г.», а также раннее клеймо Пермского телефонного завода (пятиконечная звезда с телефонной трубкой) под эгидой Министерства связи (МС). Внутренний монтаж остался нетронутым: на двух массивных металлических бумажных конденсаторах типа КБ (рабочее напряжение 250 V, испытательное 750 V) также выбит штамп пермского завода и год выпуска — 1947.
На фото: Аутентичная бумажная схема на внутренней стороне откидной панели с заводской датировкой.
Анализ конструктивных уязвимостей ПМ-47
Как исследователь и создатель музея, я подхожу к оценке экспонатов не только со стороны их исторической ценности, но и со стороны инженерной практичности. При детальном осмотре ПМ-47 становится очевидно, почему этот аппарат имел короткий жизненный цикл. Конструкция содержала критические уязвимости:
- Хрупкость внешнего рычага: Внешний кронштейн-рычаг, на который вешалась телефонная трубка, отлит из алюминия. Деталь получилась излишне хрупкой. В условиях жесткой уличной эксплуатации милицейских постов и воздействия человеческого фактора данные рычаги ломались регулярно.
- Гальваническая пара в подвижном узле: Инженеры заложили в конструкцию ремонтопригодность рычага и возможность его оперативной замены из комплекта ЗИП, однако метод реализации оказался технически ошибочным. Для демонтажа рычага необходимо с тыльной стороны телефона обычной шлицевой отверткой выкрутить длинный стальной винт, который одновременно является осью вращения самого рычага. При этом винт вкручивается непосредственно в алюминиевый корпус. В условиях постоянной уличной влажности стальной крепеж в алюминии неизбежно образует гальваническую пару и закисает намертво. В результате попытка элементарной замены сломанного рычага приводила к срыву шлицев, разрушению резьбы и выходу из строя самого алюминиевого ушка корпуса.
Доказательство двухлетнего цикла выпуска и оптимизация схемы
В моем распоряжении находятся два оригинальных аппарата ПМ-47. Наличие второго экземпляра позволило сделать важное научное открытие: данная модель выпускалась как минимум два года и претерпела внутреннюю модернизацию.
На внутренней стороне крышки второго телефона уцелел информационный лист, где четко указан 1948 год выпуска. Сравнение внутренностей аппаратов 1947 и 1948 годов наглядно демонстрирует процесс послевоенной оптимизации советского производства:
- В экземпляре 1947 года на стальной пластине-шасси установлены 4 конденсатора.
- В экземпляре 1948 года количество конденсаторов сокращено до 2 штук. Они имеют больший физический размер, но обеспечивают ту же суммарную емкость схемы. При этом внешний посадочный габарит радиокомпонентов на шасси остался неизменным. Завод укрупнил детали и упростил сборку без изменения геометрии платформы.
Смена поколений: Приход аппарата ТАП-50
Выявленные в ходе эксплуатации недостатки ПМ-47 (в первую очередь уязвимый внешний рычаг и склонная к закисанию стале-алюминиевая ось) заставили конструкторов оперативно переработать проект. Из-за этих дефектов модель выпускалась очень ограниченное время (1947–1948 гг.) и не успела внедриться в силовые ведомства массово.
Уже в 1950 году на смену ПМ-47 пришел принципиально новый, глубоко модернизированный аппарат ТАП-50 (Телефонный Аппарат Постовой), где была проведена глобальная работа над ошибками:
- Антивандальная защита: Конструкторы полностью отказались от внешнего алюминиевого рычага трубки. ТАП-50 получил массивную захлопывающуюся дверцу, а сама трубка переехала внутрь герметичного корпуса, где крепилась на надежных зажимах.
- Автоматизация коммутации: Вместо рычага была применена герметичная микрокнопка-микропереключатель. Милиционеру достаточно было открыть дверцу аппарата: кнопка автоматически отжималась, включался микрофон и устанавливалась прямая связь с дежурной частью.
- Исключение опасного крепежа: Были полностью устранены резьбовые соединения типа «сталь-алюминий» в подвижных узлах, подверженных коррозии.
Именно сверхудачный, защищенный ТАП-50, ставший впоследствии эталоном постовой и тоннельной связи в СССР на многие десятилетия, окончательно вытеснил ПМ-47. Большая часть тиража ранней модели была списана и отправлена на переплавку. Тем ценнее два сохранившихся экземпляра, которые сегодня составляют гордость коллекции моего музея.

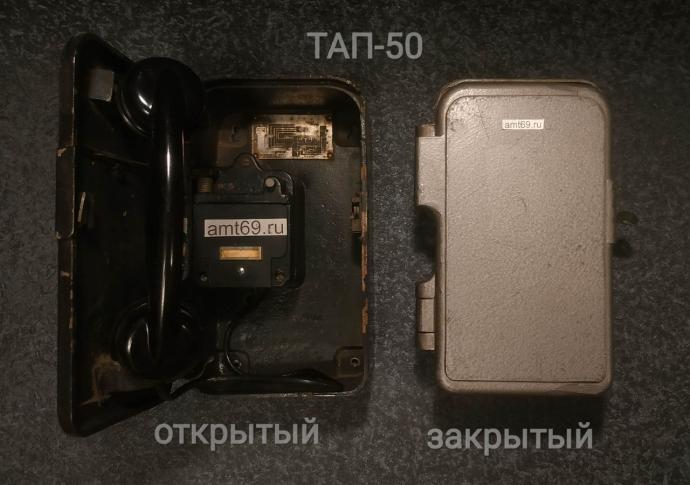

на фото: Два постовых телефона СССР ТАП-50 в открытом (слева) и закрытом (справа) состоянии.

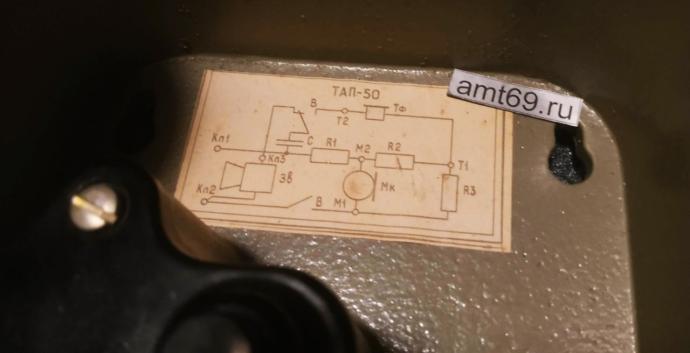

на фото: Схема постового телефона ТАП-50 внутри аппарата на бумажной табличке
Взгляд в будущее: Единая инженерная мысль 1947 года
Аппарат ПМ-47 разрабатывался в эпоху масштабного послевоенного обновления систем связи. В нашей следующей публикации мы проведем подробный сравнительный обзор линейки аппаратов 1947 года, где наглядно сопоставим постовой ПМ-47, знаменитый уличный таксофон АМТ-47 и редкий судовой телефон ТАС-47м. Вы увидите, как одна инженерная мысль адаптировалась под нужды милиции, города и военно-морского флота. Мы детально сравним их габариты, вес, цветовую гамму и особенности литья корпусов.
Заключение
Восстановление подлинной истории советской радиотехнической промышленности по сохранившимся материальным свидетельствам — важнейшая задача для понимания эволюции отечественной инженерной мысли. Исследование реальных конструкций позволяет находить ответы на сложные технические вопросы и дополнять авторитетные архивные справочники новыми, верифицированными фактами.
