Финский связной: Как Nokia озвучивала дома в 1987 году и строила сотовую империю
Тип статьи:
Авторская
Источник:
Сегодня при слове «Нокиа» у 99% населения планеты перед глазами всплывает один и тот же образ: неубиваемый сине-серый пластиковый кирпич модели 3310 из начала двухтысячных, которым в случае ядерного апокалипсиса можно колоть грецкие орехи и отбиваться от зомби. Чуть более продвинутые олды вспомнят культовый бананофон Нео из «Матрицы» или статусную титановую легенду 8910.
Но если вы придете к среднестатистическому человеку и скажете: «Слушай, а у тебя дома радиоприемник от Nokia в корпусе из натурального дерева шпона когда-нибудь стоял?» — на вас посмотрят как на сумасшедшего. И совершенно зря.
В золотые времена аналогового звука финские парни из Эспоо еще только нащупывали свой великий путь к мировому господству в сфере коммуникаций. Они активно скупали европейские аудио-бренды вроде ITT/Graetz и выпускали потрясающую домашнюю радиотехнику. Сегодня в нашем музее таксофона — абсолютный эксклюзив и культурный шок для неподготовленного зрителя: стационарный радиоприемник Nokia Viola HR 850 образца 1987 года. Коннектеры всех пиплов, как говорится, объединяйтесь!

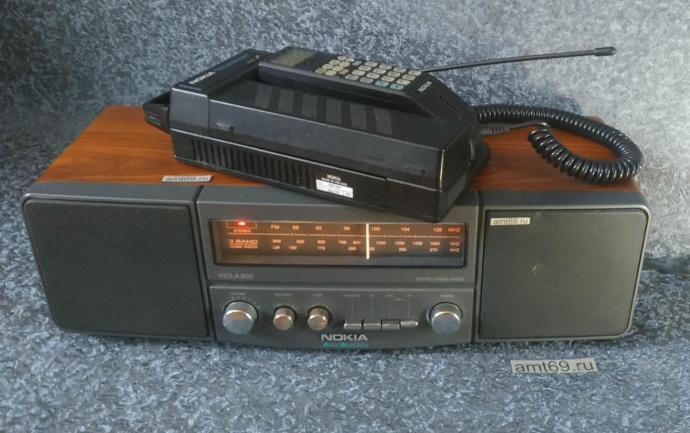

на фото: Экспонаты из коллекции Музея таксофона AMT-69: две непересекающиеся индустрии бренда Nokia под одной крышкой.
Строгая европейская архитектура Nokia Viola против азиатского пластика
Давайте сразу зафиксируем исторический контекст. На дворе 1987 год. В СССР вовсю гремит Перестройка, а на улицах городов безраздельно властвует двухкопеечный таксофон АМТ-69 — монументальная железная туша, собиравшая вокруг себя очереди из желающих «сконнектиться» с родиной. В это же самое время на Западе рождается этот финско-немецкий монолит.
Если вспомнить другие популярные аудиосистемы той эпохи, например навороченный двухкассетный титан Panasonic RX-CT990, то Viola HR 850 — это устройство совсем из другого теста. Здесь нет кричащей азиатской футуристичности, фазоинверторов и обилия дутого черного пластика, который станет нормой в 90-х. Nokia Viola — это строгая европейская архитектура. Аппарат выглядит как дорогой элемент интерьера, прикроватный шкафчик или миниатюрная радиола.

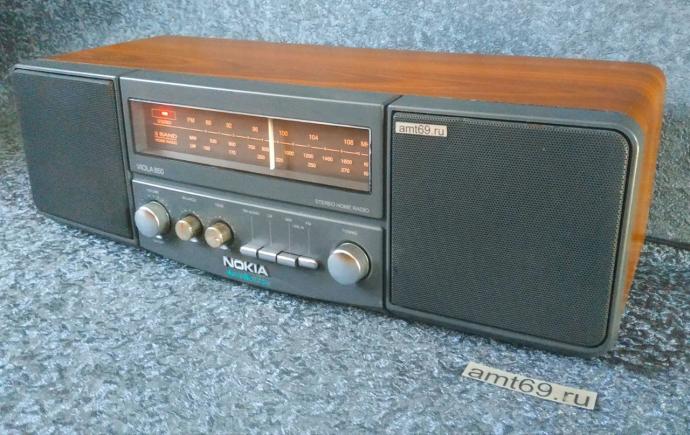

на фото: Интерьерный монолит Nokia Viola HR 850: образец строгого европейского дизайна конца 1980-х годов.
Посмотрите на этот шильдик на фасаде. Видеть буквы N-O-K-I-A на корпусе рядом с механическими ручками потенциометров — это отдельный вид эстетического удовольствия. Но главное волшебство начинается, когда вы щелкаете клавишей включения. Тяжелый механический щелчок — и шкала оживает теплой, мягкой янтарной подсветкой. В темноте это выглядит невероятно уютно, создавая ту самую «ламповую» атмосферу, которую полностью стерли современные бездушные ЖК-дисплеи и смартфоны.

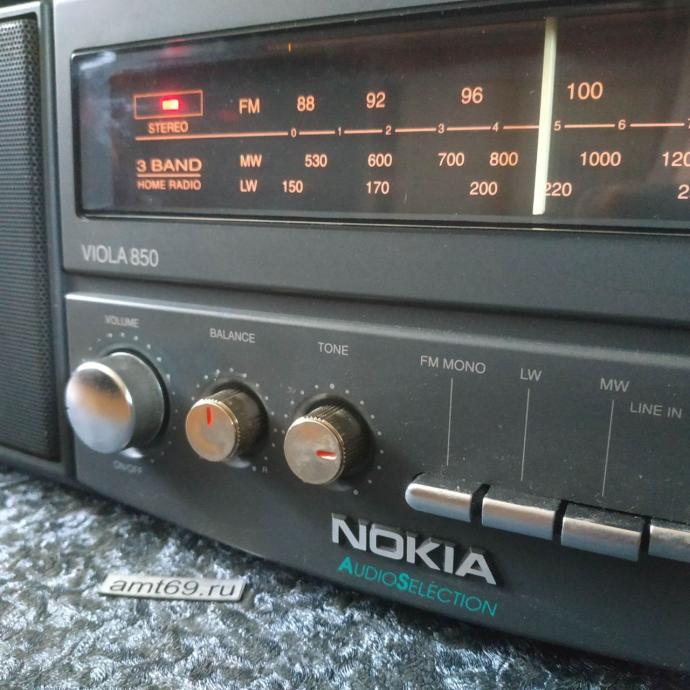

на фото: Включение питания: янтарная подсветка шкал и индикатор STEREO подтверждают полную работоспособность экспоната.
Секреты задней панели: Итальянский паспорт и азиатский след «немецкого» качества
Если развернуть приемник тыльной стороной, то перед нами откроется строгая европейская педантичность, смешанная с первыми признаками глобализации конца 80-х. Никаких дешевых наклеек, которые практиковали азиатские производители на закате аудио-эры.

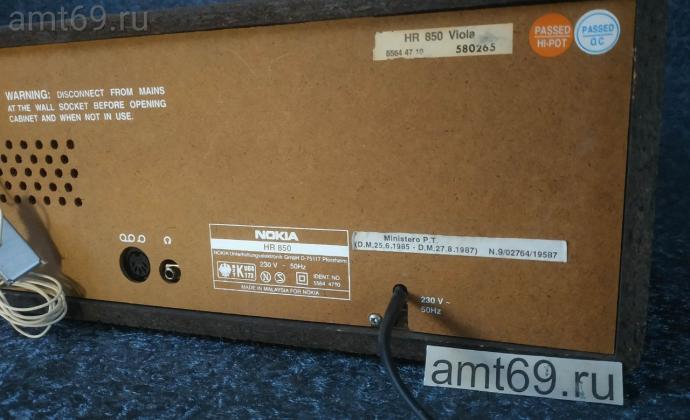

на фото: Технический паспорт на задней стенке раскрывает удивительную географию производства и сертификации этого экземпляра.
На центральном шильдике монументально выбито: NOKIA Unterhaltungselektronik GmbH D-75117 Pforzheim (Немецкое подразделение потребительской электроники Nokia в Пфорцхайме). Однако самая нижняя строчка преподносит сюрприз: MADE IN MALAYSIA FOR NOKIA. Перед нами — живой памятник тектонического сдвига в индустрии. Конец 80-х стал моментом, когда европейские гиганты уже начали переносить сборку сложной полупроводниковой начинки «азиатским тиграм», но все еще оставляли жесточайший технический контроль за инженерами из ФРГ.
Об этом говорят и сохранившиеся круглые наклейки фабричного контроля качества: PASSED HI-POT (тест на высокое напряжение пройден) и PASSED Q.C. (Quality Control — отдел технического контроля / ОТК пройден).
Но самый интригующий артефакт — длинная белая наклейка справа с надписью Ministero P.T. (D.M. 25.6.1985 — D.M. 27.8.1987). Это официальный штамп Министерства почт и телекоммуникаций Италии со ссылками на министерские декреты тех лет. Наш экспонат — истинный гражданин мира: спроектирован немецкими инженерами по заказу финнов, собран на фабрике в Малайзии, официально сертифицирован для требовательного рынка Италии, а свою тихую гавань и вторую жизнь обрел в московском музее истории таксофонной связи.
Кстати, паспортные данные на задней стенке скрывают еще одну закрученную корпоративную интригу тех лет. Наш приёмник сошел с конвейера на самом пике великой чехарды брендов. В этот переходный период финны активно экспериментировали с маркетингом. Из-за этого одна и та же модель — с точно такими же потрохами, корпусом из ДСП и динамиками — продавалась в Европе под тремя разными именами: ITT Viola 850, переходным ITT NOKIA и, наконец, чистым Nokia Viola HR 850, как наш музейный экземпляр.
Финское руководство словно прощупывало почву, пытаясь понять, под каким соусом аудитория лучше примет их технику. А уже в начале 90-х, когда финны решили полностью перестроиться под сотовые рельсы и «очистить» имя бренда от ассоциаций с домашними магнитолами, они хладнокровно продали всё аудио-производство гонконгскому конгломерату Semi-Tech. Новые хозяева быстро стерли буквы NOKIA с фасадов, вернув старый бренд ITT, чтобы финское имя отныне ассоциировалось у пиплов исключительно с мобильной связью.
Здесь же на панели расположились интерфейсы: классический круглый 5-пиновый разъем DIN (Line In), позволяющий превратить радиоприемник в сочный аналоговый усилитель для внешнего источника, стандартный выход на наушники 3.5 мм и аккуратно смотанный белый провод встроенной FM-антенны.
Анатомия звука: Стерео-сюрприз и малайзийский текстолит
А что же внутри этого монолита? Вскрытие Nokia Viola выявило полноценную стереосистему, скрытую внутри корпуса. Инженеры разместили по бокам два идентичных широкополосных динамика (4 Ом, 1.5 Вт), обеспечивающих объемную стереобазу и мягкое звучание благодаря жесткому ДСП-коробу.

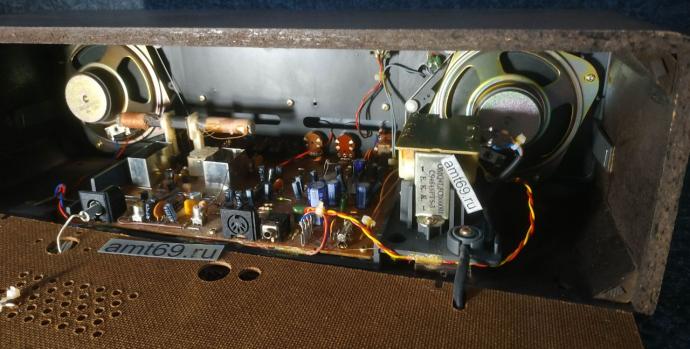

на фото: Внутреннее пространство корпуса: малайзийская плата с аналоговым верньером, радиатором УНЧ и асимметричной парой динамиков.
Секрет глубокого звучания «Виолы» раскрывается прямо на срезе корпуса. Это не тонкий пластик азиатских магнитол и не дорогой массив дерева. Корпус собран из толстой и тяжёлой ДСП (древесно-стружечной платы). Обладая высокой плотностью, этот материал идеально гасит паразитные вибрации. Получился честный закрытый акустический ящик: динамики работают в жёстком объёме, не бубнят и не дребезжат на полной громкости.
При этом сама задняя стенка из оргалита выполнена с секретом. Перфорированные отверстия на ней служат не только для вентиляции платы. В аудиотехнике такое решение называется панелью акустического сопротивления (ПАС). Эта сетка отверстий работает как своеобразный распределенный фазоинвертор: она дозированно выпускает обратную звуковую волну изнутри приёмника, не давая басу «запираться» и бубнить внутри корпуса. Именно поэтому «Виола» выдает такой породистый, мягкий низкочастотный звук, недостижимый для обычных пластиковых коробок.
Текстолит основной платы наглядно подтверждает малайзийское происхождение. Вся обвязка выполнена на классической компонентной базе конца 1980-х: синие бочонки азиатских электролитических конденсаторов, длинная ферритовая антенна для средних и длинных волн и массивный силовой трансформатор блока питания. По центру платы расположилась микросхема усилителя низкой частоты (УНЧ), надёжно прикрученная к алюминиевому радиатору охлаждения. Никакой плотной микроскопической разводки или одноразовых SMD-чипов — только надёжная дискретная инженерия.
Отдельного внимания заслуживает верньерный механизм настройки частоты. Стрелочный индикатор шкалы приводится в движение тонкой капроновой нитью. Перекинутая через хитроумную систему расставленных пластиковых колёсиков-роликов, она привязана к ручке настройки на фасаде и уходит под плату, где плавно вращает контур аналогового конденсатора переменной ёмкости (КПЕ). Никаких цифровых скачков валкодера — только идеальная, непрерывная механическая точность ручной настройки на волну, которая без проблем продолжает функционировать спустя сорок лет. 40! Карл...40!!!))
Параллельная эволюция: Технические параметры устройств Nokia
Пока подразделение аудиоэлектроники Nokia Graetz создавало уют в европейских домах, головной офис финского гиганта готовил мировую телекоммуникационную эпоху. Давайте сравним технические векторы компании в нашей традиционной сводной таблице:
| Технические параметры | Интерьерный радиоприемник Nokia Viola HR 850 | Линейка сотовых «чемоданов» Nokia/Mobira Talkman |
|---|---|---|
| Годы разработки | 1987 г. | ~1984–1993 гг. |
| Производство | Малайзия под контролем ФРГ (Pforzheim) | Финляндия (Завод в г. Salo) |
| Тип тракта / Частоты | … Служебная строка... | … Служебная строка... |
| Тип тракта / Частоты | Супергетеродин / FM (88-108 МГц), MW, LW | Аналоговый трансивер / Стандарт NMT-450 |
| Акустика / Элементы | Асимметричное стерео (2 динамика по 4 Ома / 1.5 Вт) в ДСП | Выносная трубка с герконовым переключателем |
| Выходная мощность | 2 х 1.5 Ватта звуковой мощности | До 7-7.5 Ватт мощности радиосигнала передатчика |
| Тип электропитания | Стационарная сеть 220В / 50 Гц | Внешние, внутренние или съёмные АКБ (Ni-Cd, Ni-MH) |
Великая эволюция мобильности: Как Nokia прятала аккумуляторы
Рассматривать интерьерную Nokia Viola в отрыве от ее сотовых собратьев было бы преступлением. В том же самом 1987 году, когда Viola мирно озвучивала европейские спальни, Nokia совершила революцию, выпустив первый коммерческий мобильник Mobira Cityman 900 — тот самый кирпич, по которому Михаил Горбачев позже, в 1989 году, звонил в Москву из Хельсинки.
У нас в коллекции музея истории таксофонной связи хранится уникальная триада прямых наследников той эпохи, ставших безмолвными свидетелями тектонических сдвигов в истории нашей страны.
Мало кто знает, но именно такие аппараты сыграли ключевую роль в бурные и переломные годы новой России. Часто в мемуарах путают два главных кризиса той эпохи, но историческая правда такова: в августе 1991 года сотовой связи в Москве ещё физически не существовало (первую сеть в стране запустят в Питере только через три недели после путча).
Зато во всей красе «чемоданы» Nokia Talkman показали себя во время Октябрьского путча (Конституционного кризиса) 1993 года. Когда Белый дом был полностью блокирован и обесточен, а правительственные «вертушки» отключены, вице-президент Александр Руцкой и защитники здания прорывали информационную блокаду именно с помощью аналоговых трубок стандарта NMT-450, подключенных к сети «Московской сотовой связи». Из окон осажденного парламента торчали антенны «чемоданов» Talkman, которые в те драматические дни буквально вершили историю, позволяя связываться с регионами и выходить в прямые эфиры радиостанций
Если разложить три поколения этих телефонов рядом, открывается потрясающая эволюция инженерной мысли в борьбе за размещение тяжелых аккумуляторных батарей:
на фото: Настоящий хардкор середины 1980-х: Mobira Talkman MD59. Массивный аккумуляторный блок пристёгивается сбоку корпуса.
- Этап 1: Боковое крепление и аналоговая механика.
В брутальном кубе Mobira Talkman MD59 (середина 1980-х) огромный и тяжелый аккумуляторный блок пристёгивается сбоку корпуса. Самая убойная деталь этого мастодонта — механический стрелочный индикатор заряда батареи (вольтметр) на торце! Цифровая индикация тогда была роскошью. Именно с такой модификации «чемодана» 9 сентября 1991 года мэр Санкт-Петербурга Анатолий Собчак совершил первый в истории России официальный сотовый звонок.

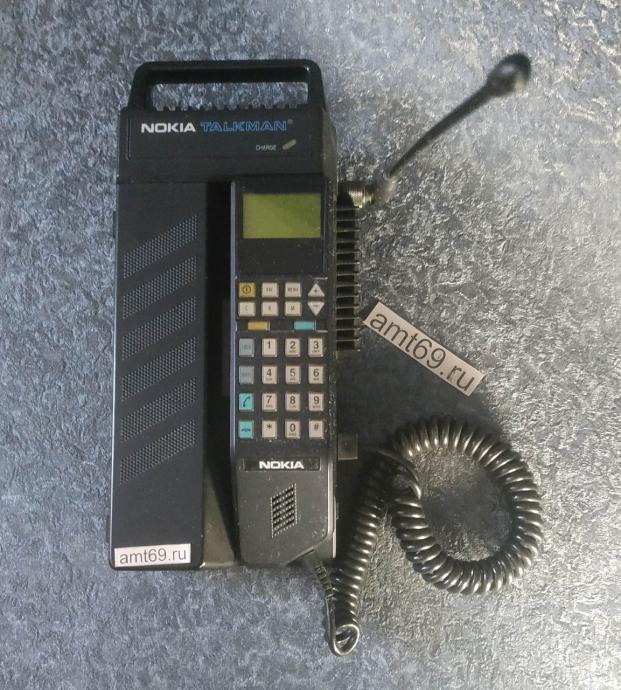

на фото: Nokia Talkman 620 начала 1990-х годов: аккумулятор полностью спрятан внутрь монолитного корпуса.
- Этап 2: Скрытый монолит.
В начале 1990-х сотовые телефоны начали худеть. У легендарного «ядерного чемоданчика» Nokia Talkman 620 аккумулятор стал полностью внутренним и несъёмным. Корпус стал изящнее, трубка получила прямоугольные кнопки и ЖК-экран, а в её держатель встроили магнитный геркон: снимаешь трубку — и клавиши сочно вспыхивают изумрудно-зелёным светом.

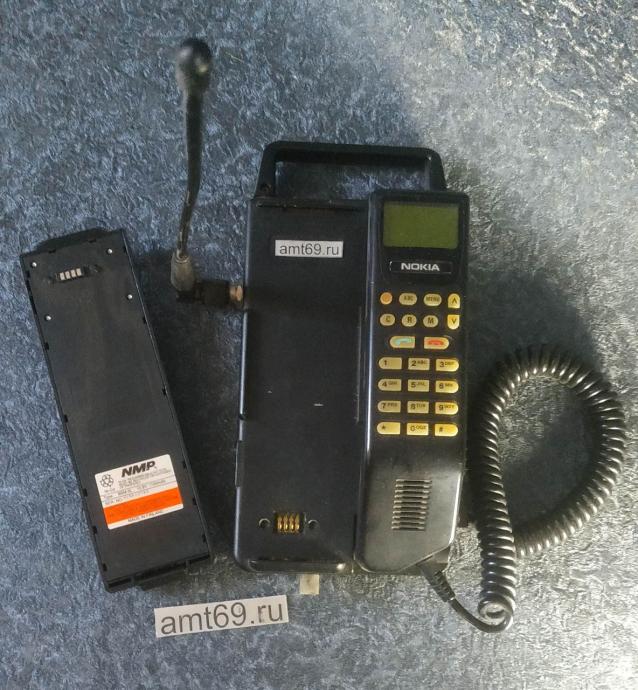

на фото: Вершина портативности NMT: Nokia 720 со съёмным аккумуляторным блоком, защёлкивающимся с передней стороны.
- Этап 3: Быстросъёмный блок на фасаде.
Вершиной аналоговой эволюции стал Nokia Talkman 720 (TMF-4SP). Финны совершили чудо эргономики: они избавились от огромных коробов, превратив телефон в компактный переносной моноблок со штатной гибкой антенной-хлыстом. Тяжелый Ni-MH аккумулятор здесь стал съёмным и защёлкивался прямо с передней стороны блока, слева от трубки!Уникальная особенность всех трех аппаратов — они проектировались как гибридные устройства: их можно было использовать как в мобильном «походном» режиме, так и заряжать в автомобиле через прикуриватель, подпитывая батарею прямо во время движения. Поразительно, но по точно такому же принципу сегодня работает заводской блок питания сотового таксофона из коллекции музея таксофона. Когда в линии или внешней сети есть напряжение, промышленный ИБП заряжает встроенный аккумулятор, а при аварии или перебоях на уличной линии сотовый таксофон мгновенно и бесшовно переходит на автономную работу от АКБ, оставаясь на связи в любых условиях. Если отстегнуть подошву аккумулятора Nokia 720, можно увидеть оранжевую наклейку с логотипом NMP (Nokia Mobile Phones). Именно это выделенное мобильное подразделение в начале 90-х годов окончательно выиграло внутреннюю конкуренцию за бюджеты компании. Огромные доходы от сотовой связи привели к тому, что на рубеже 1992–1993 годов руководство финского гиганта приняло решение полностью ликвидировать аудио-направление. Эпоха шпона и канифоли в Пфорцхайме была безжалостно принесена в жертву беспроводному будущему.
Но пока единицы покупали сотовые аппараты Nokia, миллионы обычных людей продолжали координировать встречи через проверенную сеть уличных автоматов. В Москве и других крупных городах на смену классики АМТ-69 приходили модернизированные жетонные аппараты АЖТ-69. О том, как мы сегодня спасаем, реставрируем эти таксофоны и дарим им вторую жизнь с помощью VoIP-шлюзов, вы можете подробно прочитать в нашей статье «Как переделать таксофон АМТ-69 на VoIP своими руками» .
Вердикт Музея таксофонов
Держать сегодня в руках живую, полностью рабочую Nokia Viola HR 850 — это особое, ни с чем не сравнимое удовольствие. Этот аппарат напоминает нам о временах перелома эпох, когда технологии еще обладали физической массой, пахли канифолью, а не бездушным силиконом.
Она не просто ловит радиоволны — она транслирует историю о том, как лесной финский бренд пробивал себе дорогу к каждому человеку на земле. И пускай сегодня музыку слушают из пластиковых пищалок, наша деревянная Нокиа из 1987 года продолжает уверенно держать волну, напоминая: настоящий аналоговый коннект между пиплами не разорвать никакими цифровыми технологиями.
